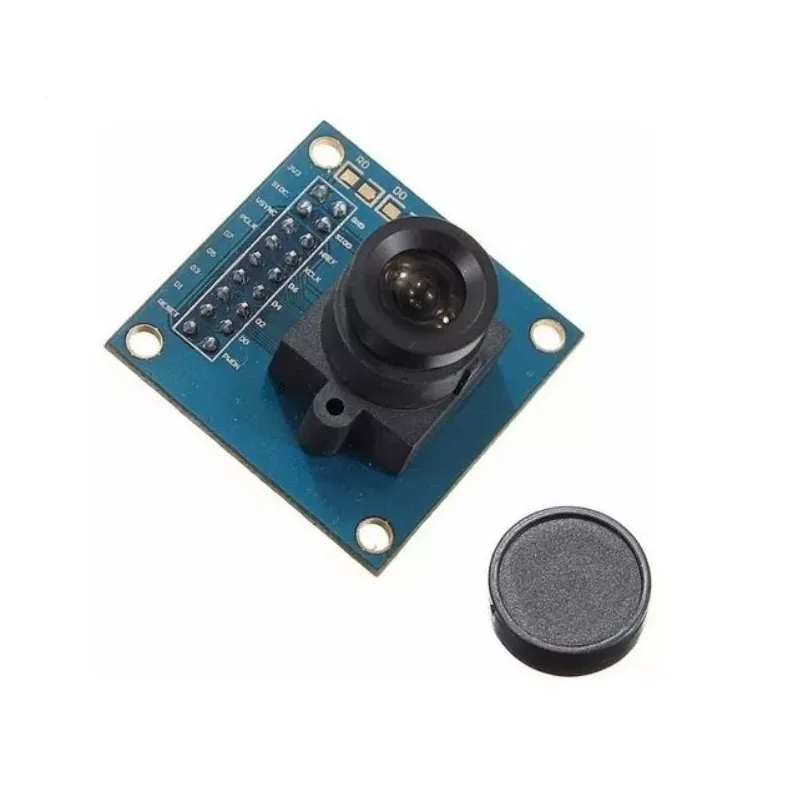

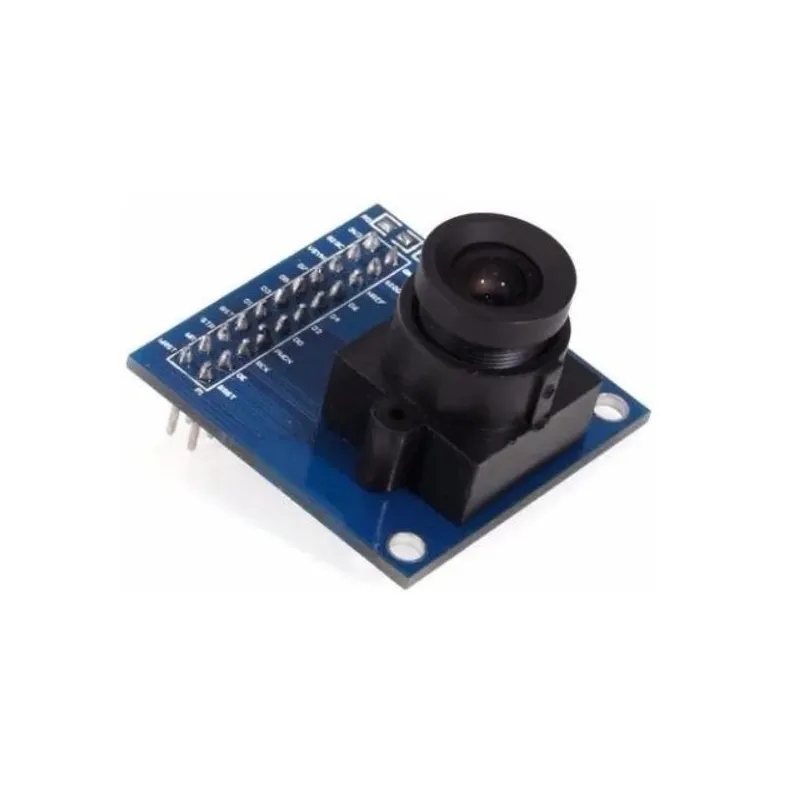

Modulo Cámara Para Arduino Ov7670

Este módulo posee un sensor de imagen CMOS VGA OV7670, capaz de trabajar a un máximo de 30 fps (cuadros por segundo) a una resolución de 640x480 pixeles (0.3MPx). Es un SoC (sistema en chip) por lo que es capaz de realizar procesamiento de imágenes, como: control de exposición, gamma, balance de blancos, saturación de color, control de tono (hue). Estos parámetros son configurables mediante la interface SCCB (Bus de Control de Cámara Serial). El sensor incluye filtros propios de eliminación de ruido eléctrico, fixed pattern noise (FPN), smearing, blooming, etc.

Voltaje de Operación: 3.3V DC

Consumo de energía: 60mW/15fpsVGAYUV

Corriente Sleep: <20µA

Cámara: OV7670

Transmisión de datos en paralelo: (8 bits)

Lente óptico: 1/6

Angluo de visión (FOV): 25º

Resolución: 640x480 VGA

Sensibilidad: 1.3V / (Lux-sec)

Ratio Señal-Ruido (SNR): 46 dB

Rango Dinámico:52 dB

Modo de vista: Progresivo

Lente de alta calidad: F1.8/6mm

Máximo refresco de cuadro: 30 fps VGA

Exposición electrónica: 1 a 510 filas

Cobertura de pixel: 3.6µm x 3.6µm

Formatos de Salida:Raw RGB (8 digit), RGB (GRB 4:2:2, RGB 565/555/444), YUV (4:2:2) y YCbCr (4:2:2)

Necesita una frecuencia: de 8MHz

Funcionalidades

Alta sensibilidad en ambientes de poca iluminación.

Bajo voltaje, adecuado para aplicaciones portátiles

Formatos de imagen: VGA, CIF (hasta CIF 40x30)

VarioPixel, usado para sub-samplig.

Funciones automáticas: Control automático de exposición (AEC), Control Automático de ganancia (AGC), Balance automático de blancos (AWB), Filtro pasa banda automatico (ABF), Calibración automática de nivel de negro (ABLC).

Parámetros configurables: Saturación de color, Tono (hue), gamma, sharpness (mejora de bordes) y anto-blooming.

ISP incluye reducción de ruido y corrección de defectos.

Compatible con luz LED y strobe

Soporta escalamiento

Corrección de sombra de lente.

Autodetección de Flicker (50/60 Hz)

Autoajustes de nivel de saturación (UV)
