Módulo Shield Cnc V3 + 4 Drivers A4988 - Máquina Cnc Arduino

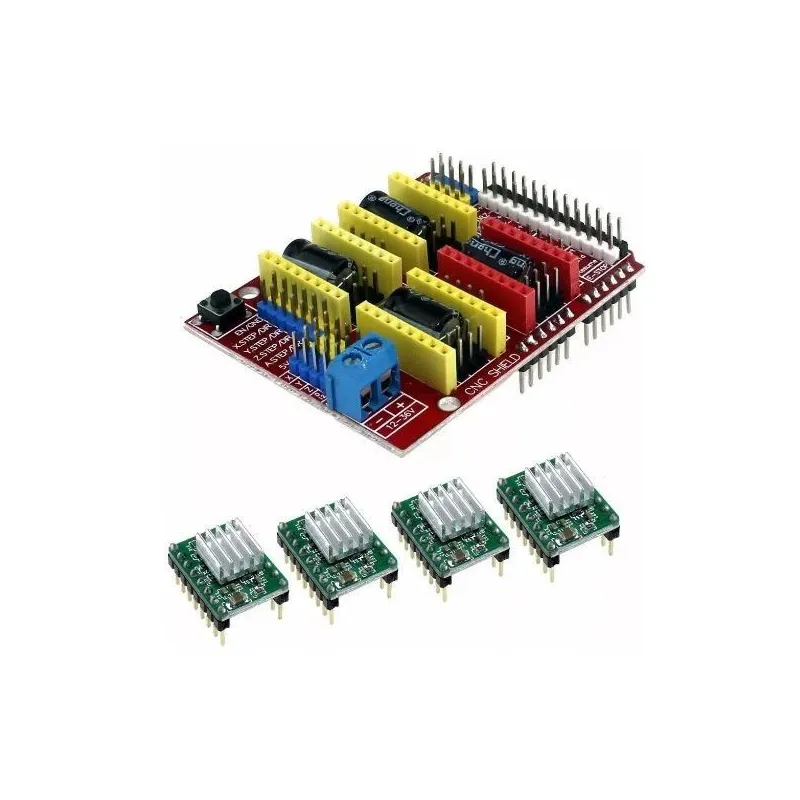

El precio Incluye:

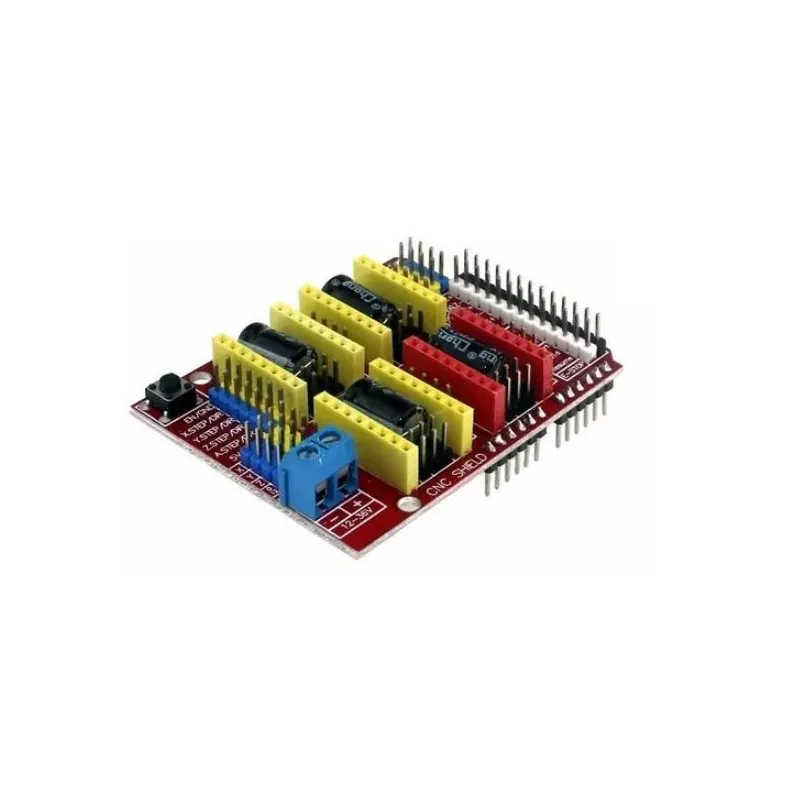

1 x Shield CNC v3 para Arduino

4 x Driver motor paso a paso A4988

4 x Disipador

La shield de expansión CNC compatible con Arduino que traduce las ordenes digitales de nuestro ordenador en ordenes por pasos, esto se hace a través de 4 drivers A4988 para controlar los motores paso a paso, cada uno de los cuales necesita dos puertos IO para funcionar. Esta placa se usa principalmente en máquinas CNC de grabado y en impresión 3D expandiendo al Arduino UNO. Es fácil de usar, de bajo costo, y con espacio para conectar ampliaciones.

Compatible con el Software GRBL en versión 0.8C. firmware de código abierto que se ejecuta en un Arduino convirtiendo los comandos de código G en señales eléctricas para mover en pasos los motores.

Este módulo incorpora el chip de Allegro A4988 en una placa de fácil conexión y utilización. Puede ser usado como controlador de motores paso a paso de hasta 2A de corriente por bobina y es ideal para proyectos relacionados con robótica, impresoras 3D (RAMOS, SBOTS o similares) y mas. Cuenta con 5 resoluciones diferentes de microstepping: paso completo, medio paso, un cuarto de paso, un octavo de paso, y un dieciseisavo de paso.

El driver tiene protección por sobrecalentamiento térmico, cierre por baja tensión, y protección por sobrepico de corriente.

ESPECIFICACIONES TÉCNICAS SHIELD CNC

- Referencia: Shield CNC v3

- Voltaje de operación: 12V

- 4 ejes de soporte: X, Y Z, A (El eje A puede duplicar los ejes X, Y, Z o por defecto, hacer un cuarto eje completo con firmware personalizado utilizando los pines D12 y D13)

- Finales de carrera: 2 para cada eje (6 en total)

- Molex de 4 pines para conectar los motores PAP

- Color de la placa: rojo

- Dimensiones: 7 x 5.5 x 1.8 cm

- Peso: 200 g

ESPECIFICACIONES TÉCNICAS DRIVER A4988

- Referencia: Pololu A4988

- Voltaje de operación: 3.3V o 5V

- Corriente máxima: ±2A

- Salidas: Low RDS (ON)

- Detección de caída de corriente automático

- Rectificación síncrona para una baja disipación de potencia

- UVLO Interno

- Protección de corriente-crossover

- Circuito de protección térmica interno

- Circuito de falla de tierra

- Protección de cortocircuito

- 5 modos de trabajo: full, 1/2, 1/4, 1/8 y 1/16

- Color: rojo

- Dimensiones: 2 x 1.5 x 1 cm

- Peso: 10 g
