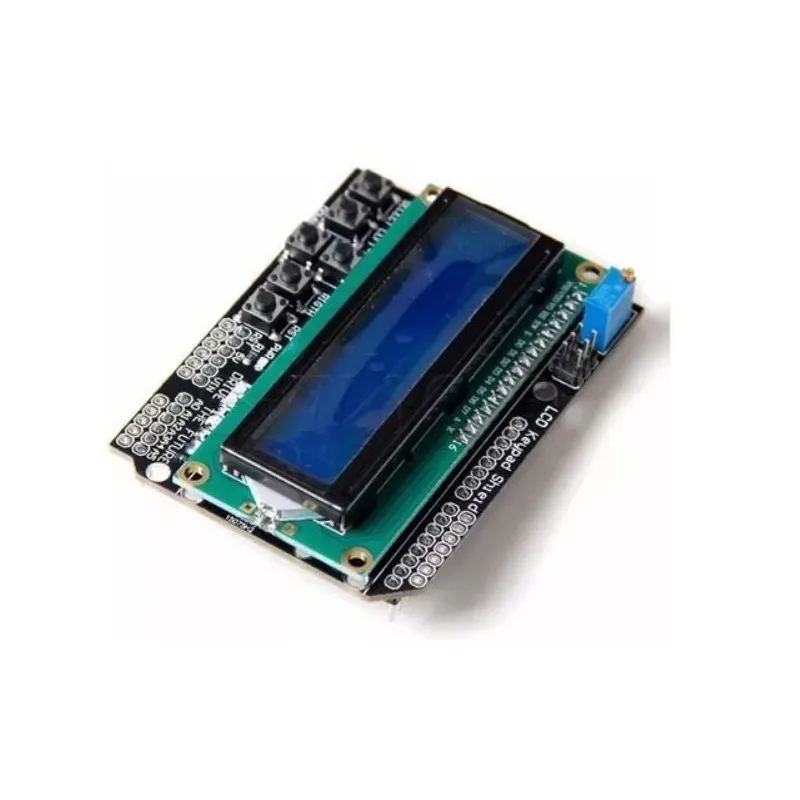

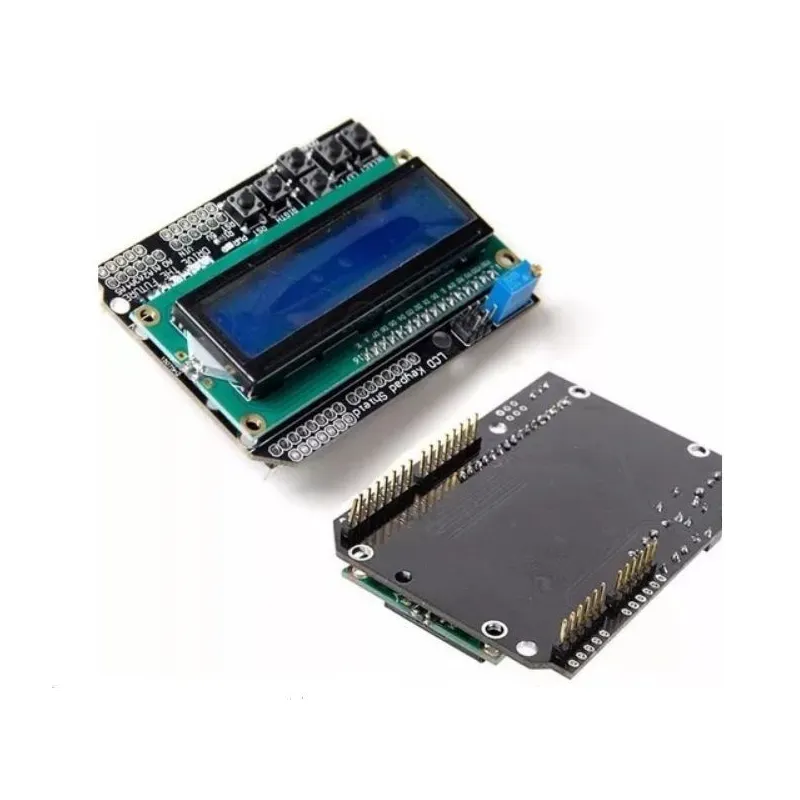

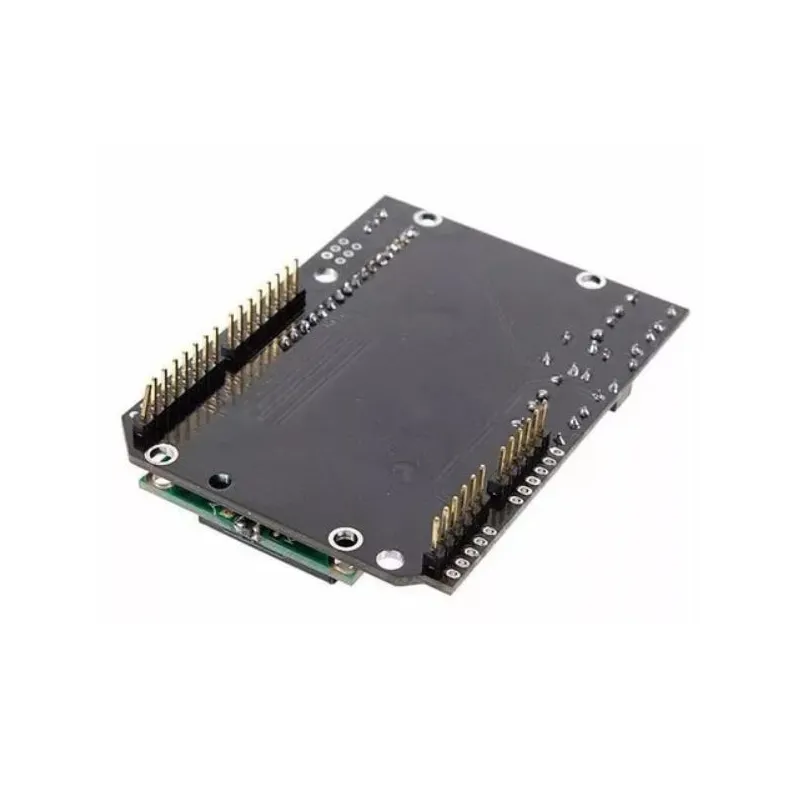

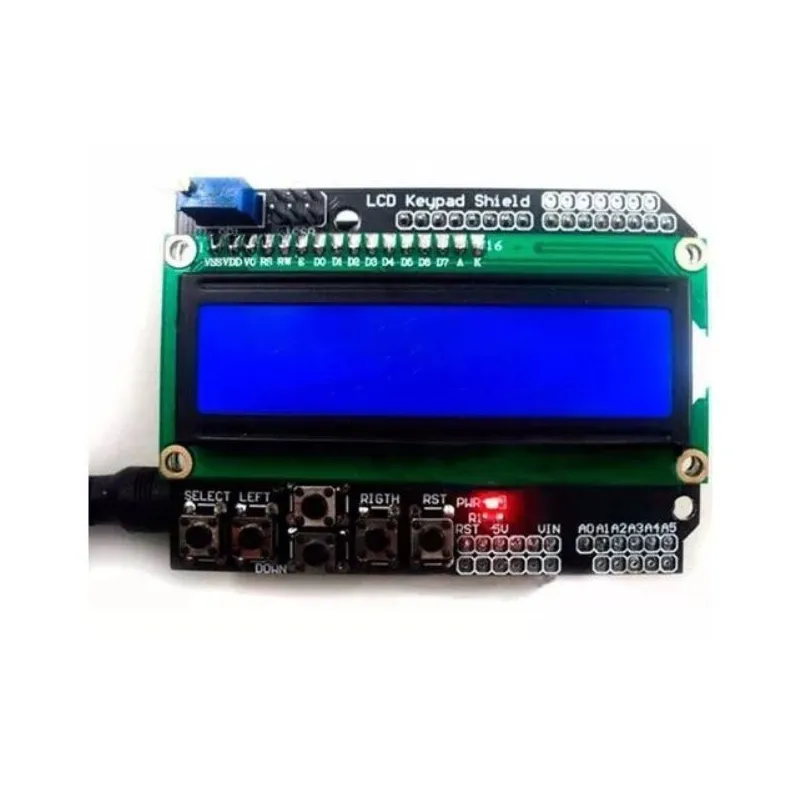

Shield Lcd 1602 Arduino - Modulo Lcd

el precio Incluye.

1x Shield Lcd 1602

El LCD Keypad Shield se ha desarrollado para la placa Arduino, para proporcionar una interfaz fácil de usar que permite a los usuarios navegar por el menú, hacer selecciones etc Consta de una pantalla LCD de 16X2 de retroiluminación . El teclado dispone de 5 teclas - seleccionar, arriba, derecha, abajo y a la izquierda. Para guardar los pins digitales I/O, la interfaz de teclado utiliza sólo un canal ADC.

Descripción de Pines:

Pin=Function

Analog 0 = Button (select, up, right, down and left)

Digital 4 = DB4

Digital 5 = DB5

Digital 6 = DB6

Digital 7 = DB7

Digital 8 = RS (Data or Signal Display Selection)

Digital 9 = Enable

Digital 10 = Backlit Control
