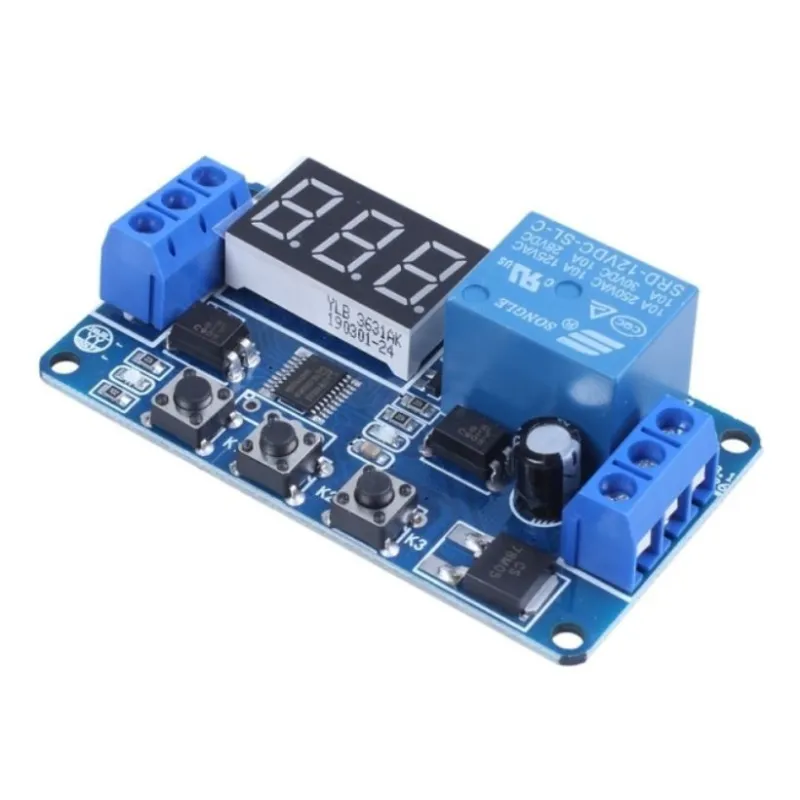

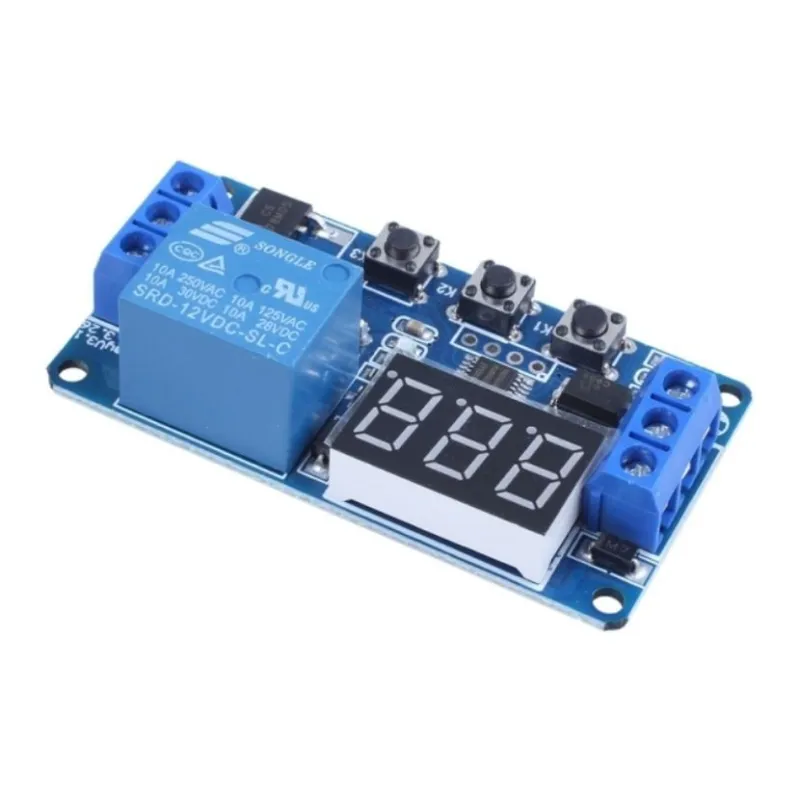

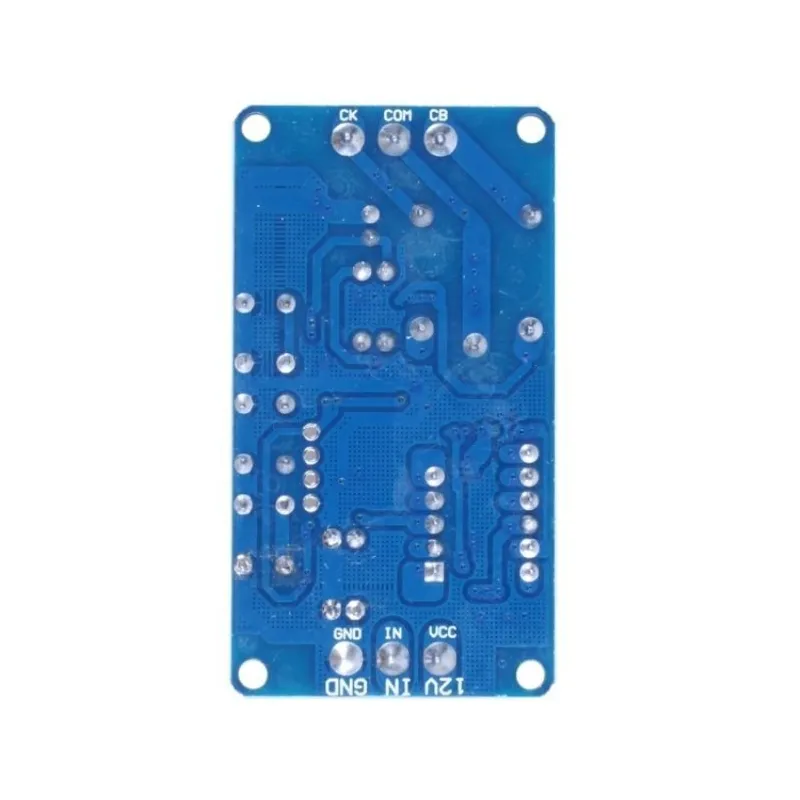

Modulo Temporizador Con Rele 12Vdc - Arduino

El Envio Incluye:

1x Modulo temporizador 12v DC

Característica:

Material: componentes eléctricos

Color: ver fotos

Voltaje de funcionamiento: 12v DC

Cantidad: 1Pc

Modo de operación:

P1: después de activar la señal, encender relé en tiempo OP, luego apagar; Dentro del período OP siguiente operación:

1) P1.1: la señal que se activa de nuevo no es efectiva

2) P1.2: la señal se activa de nuevo, comienza una vez más

3) P1.3: señal activada de nuevo, reiniciar; Desconectar relé, detener la sincronización

P2: dando la señal del gatillo, el tiempo después del relé de apagado CL relé de potencia OP tiempo; Luego la sincronización, apagar el relé

P3.1: la señal de disparo después de la relé de potencia en el tiempo OP CL tiempo de apagado de relé; Entonces ciclo anterior ciclo gaive señal de nuevo cierre de parar el tiempo; Tiempos de ciclo (LOP) se puede configurar

P3.2: después de la conexión. No hay necesidad de gatillo señal relé de potencia en el tiempo OP CL tiempo de apagado de relé; Entonces el ciclo de funcionamiento sobre timea ciclo (LOP) se puede configurar

P4: mantener la función de la señal; Si no hay señal de disparo, se cancelará el tiempo, el relé se mantendrá conectado; Cuando la señal desaparece, el tiempo OP apaga el relé; con el tiempo, si no hay señal de nuevo, se borra el tiempo

Intervalo de tiempo:

0,1 s (mínimo) ~ 999 min (máximo) ajustable continuamente

Cómo elegir el intervalo de tiempo:

En la selección del modo de interfaz de configuración de parámetros y pulse el botón STOP para seleccionar la hora

Xxx Si el punto decimal está en algún lugar, el intervalo de tiempo es de s-1 999 s

Xx X es el lugar decimal es diez, el intervalo de tiempo es 0,1 s 99,9 s-

X X X es el punto decimal encendido, el intervalo de tiempo es de 1 min-999 min.

Parámetro introducción: OP de tiempo de apagado CL LOP tiempos de ciclo (1-999 veces "." es ilimitado ciclo)

Cómo configurar el parámetro:

1. Primero asegúrese de modo de operación de relé

2 de acuerdo con el modo de relé operativo, la interfaz principal (el módulo de potencia parpadeará el modo de funcionamiento actual; Modo estándar P1.1, luego viene en la interfaz principal); mantenga pulsada la tecla SET dos segundos y luego inicie el modo de interfaz de selección; Pulsando hacia arriba, tecla inferior para elegir la configuración de modo

(P1.1 ~ P4)

3. Después de seleccionar el modo, presione el juego corto para establecer el parámetro correspondiente, luego el parámetro que desea establecer parpadeará

(OP power in time; CL power off time; LOP cycle times, "---" es un ciclo ilimitado); Por arriba, abajo para establecer el valor del parámetro, soporta long press

(Aumento o disminución rápido) y presione ligeramente (aumento o disminución de 1 unidad); Después de configurar el valor del parámetro pulsando la tecla STOP para elegir el decimal; Elegir el intervalo de tiempo (correspondiente intervalo de tiempo es 0,1 s-999 min); Corto de prensa que el modo actual parámetro siguiente el proceso es el mismo que el anterior

4 después de el modo de ajuste de parámetros presione y sostenga el botón SET luego la configuración actual modo de flash y luego volver a la interfaz principal; Definir el éxito de parámetro

Interfaz principal: cuando el relé no funciona, mostrará "000" (sin punto decimal); El relé de estado operativo, la pantalla tiene un punto decimal

Modo Seleccionar interfaz: Presione y mantenga pulsada la tecla SET para introducir; Después de configurarla, mantenga pulsado el botón SET de nuevo en la interfaz principal
