Conversor Max232 Mini Rs232 Ttl 3/5v Transceptor Arduino

Disponible para entrega inmediata.

El precio incluye:

1 x Conversor Max3232 Mini Rs232 Ttl 3/5v Transceptor Arduino

Especificaciones:

Esta placa se usa para proyectos TTL / RS323. Este es el IC convertidor RS232 que es capaz de funcionar a 3V y comunicarse con una lógica de 5V.; Como MAX3232 opera en un rango de voltaje más amplio que el 232 (3 - 5.5V) puede usar esto en sus proyectos de 3.3 y 5V.

Los transceptores MAX3222 / MAX3232 / MAX3237 / MAX3241 tienen una etapa patentada de salida del transmisor de baja caída que permite un verdadero rendimiento RS-232 de un suministro de 3.0V a 5.5V con una bomba de carga doble. Los dispositivos requieren solo cuatro pequeños condensadores de bomba de carga externos de 0.1µF. Se garantiza que MAX3222, MAX3232 y MAX3241 funcionen a velocidades de datos de 120 kbps mientras mantienen los niveles de salida RS-232. El MAX3237 está garantizado para funcionar a velocidades de datos de 250 kbps en el modo de funcionamiento normal y de 1 Mbps en el modo de funcionamiento MegaBaud , mientras mantiene los niveles de salida RS-232.

Driver: MAX3232CSE (Equivalente a MAX232 pero también puede operar a voltaje más bajo)

Rango de voltaje: 3V a 5V

Velocidad máxima en baudios: 115 Kbps

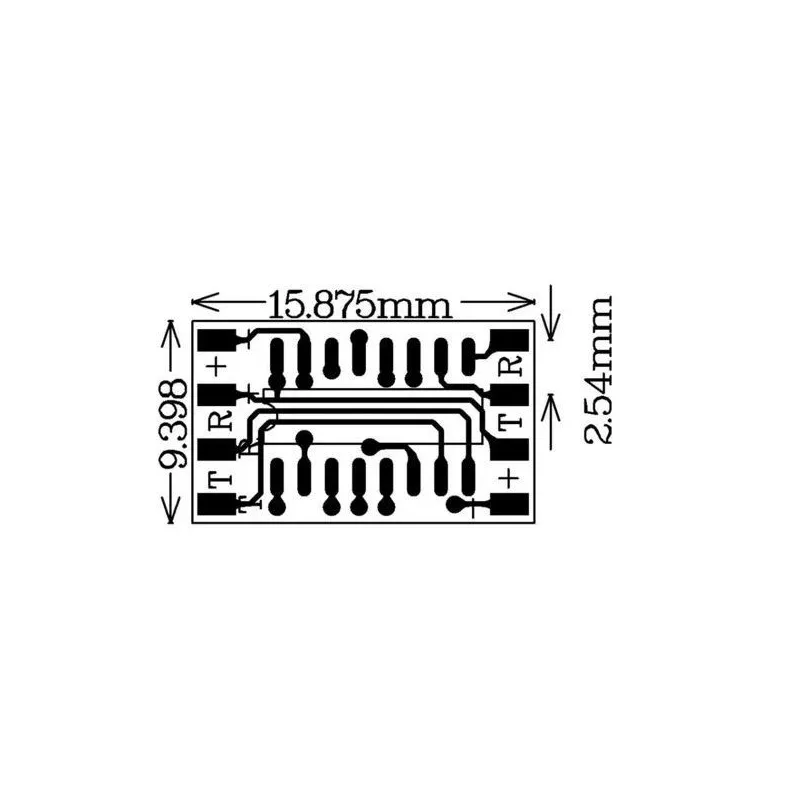

Tamaño de la placa: 9.4mm * 15.9mm

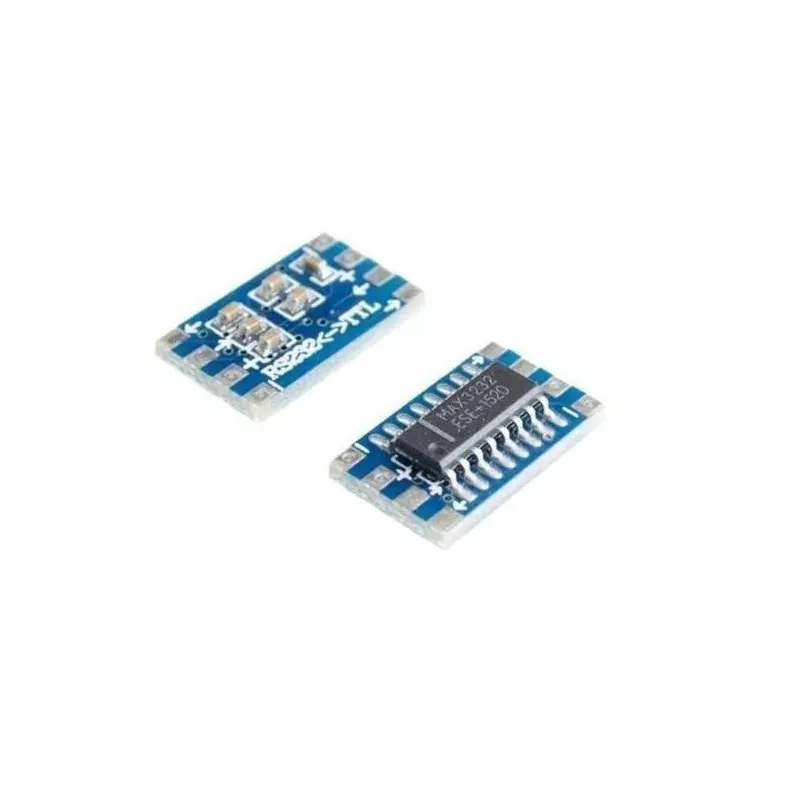

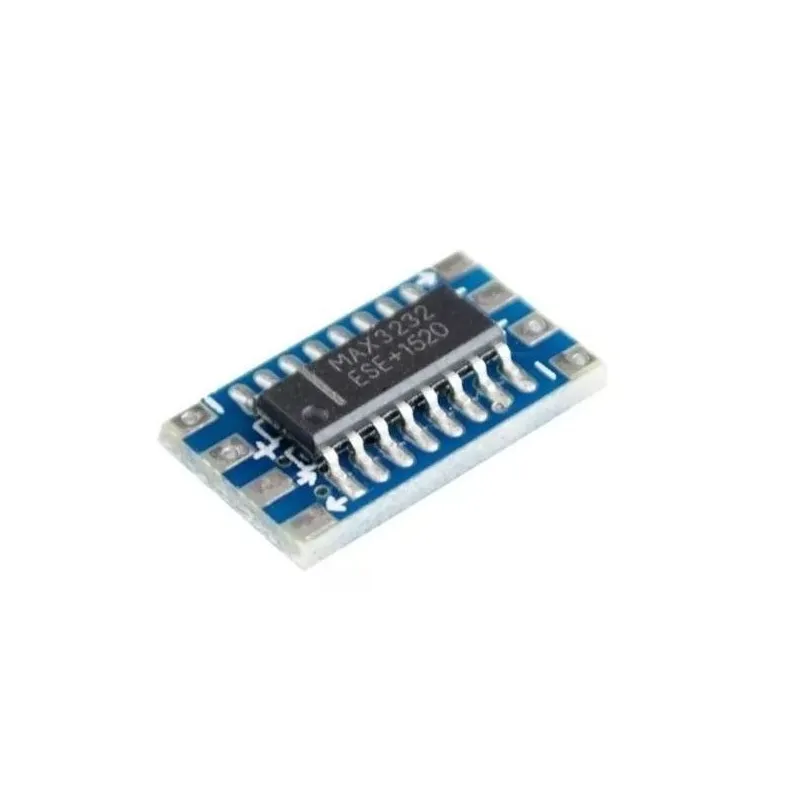

El IC del controlador utilizado es MAX3232CSE que es de clavija a clavija equivalente a MAX232, pero también puede operar a un voltaje menor a valores de capacitor inferiores.

Los pines de alimentación +/- se encuentran en ambos lados de la placa, que están conectados entre sí en PCB. Puede usar cualquier lado para alimentar la placa.

La flecha en PCB indica el flujo de señal de los datos en serie.

Aplicaciones / Usos

Equipo con batería

Equipo de mano

Módems de alta velocidad

Computadoras portátiles, subportátiles y de bolsillo

Periféricos

Impresoras
