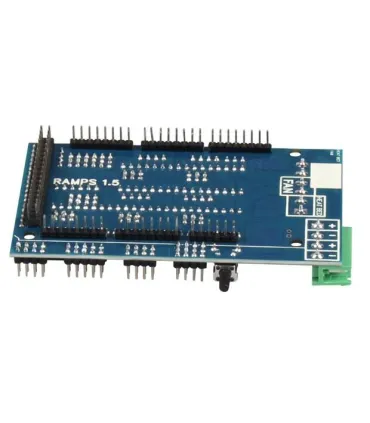

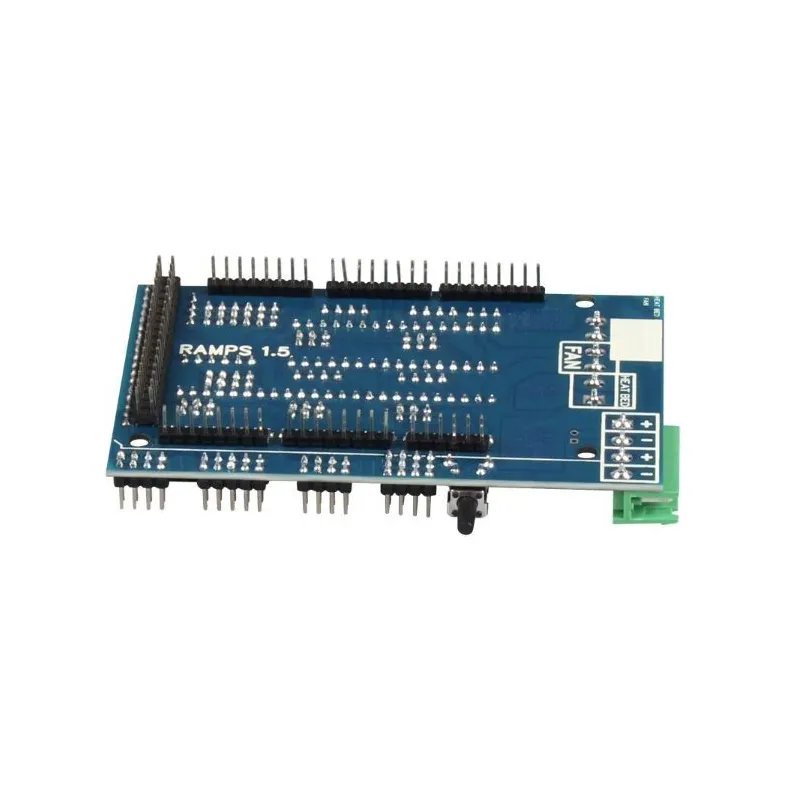

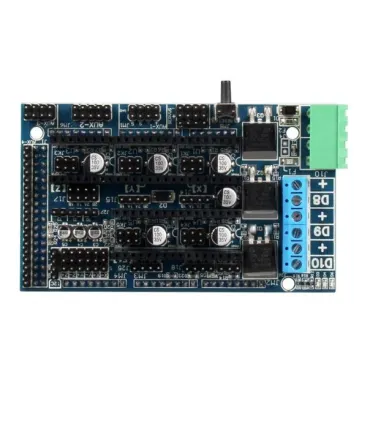

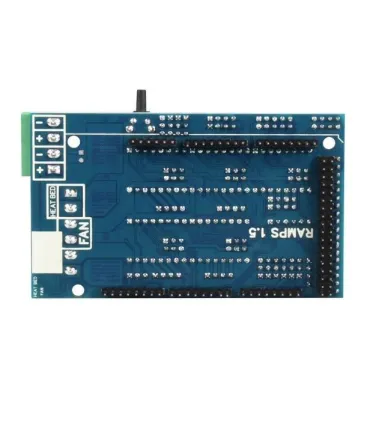

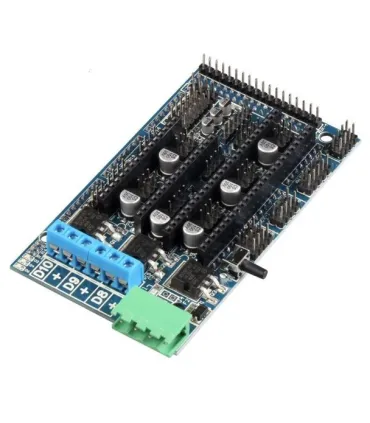

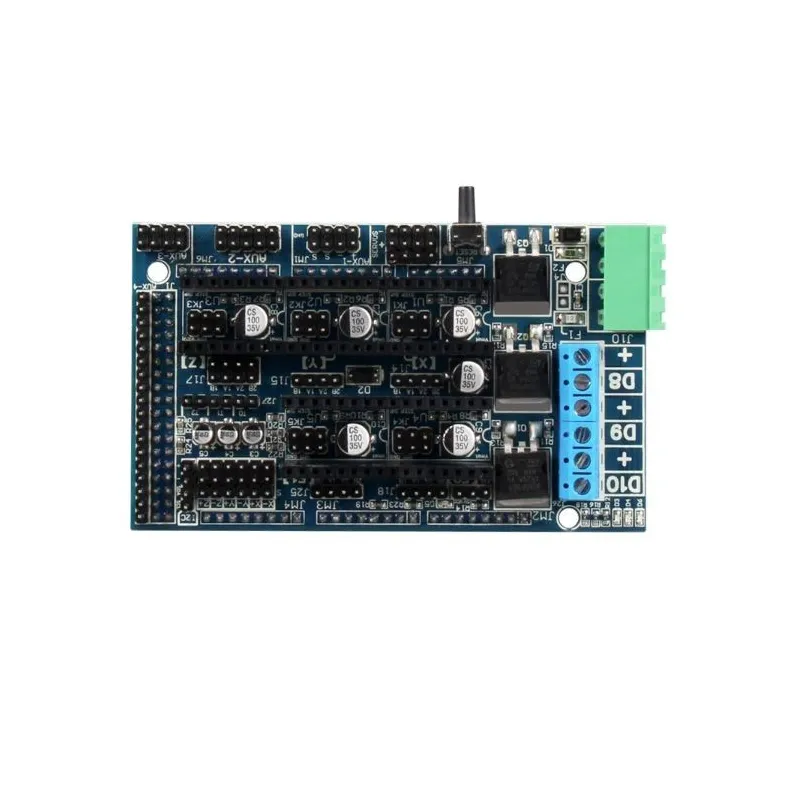

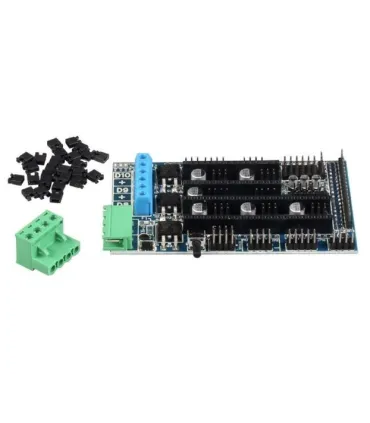

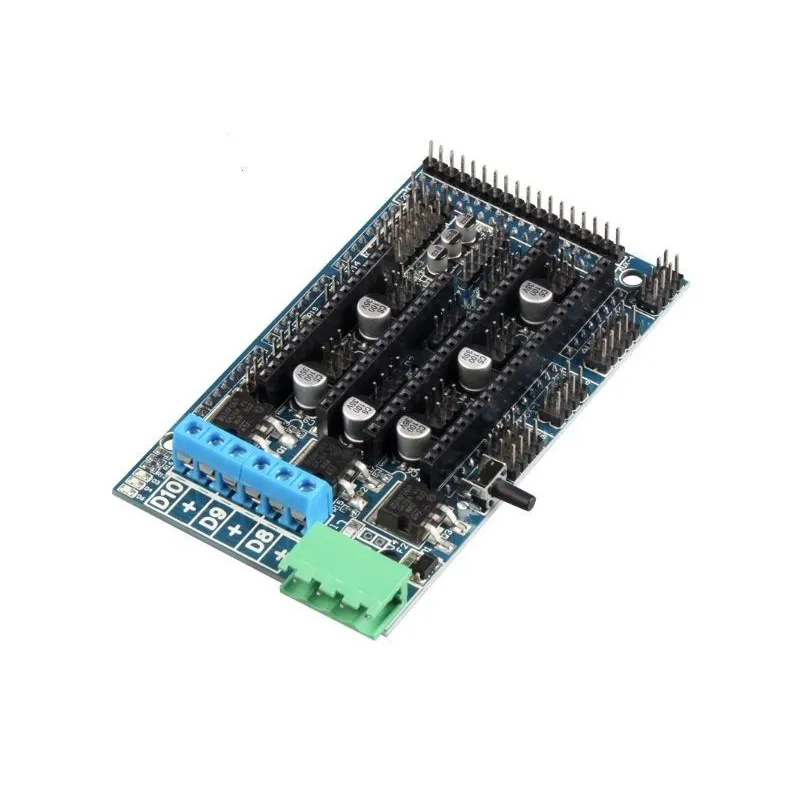

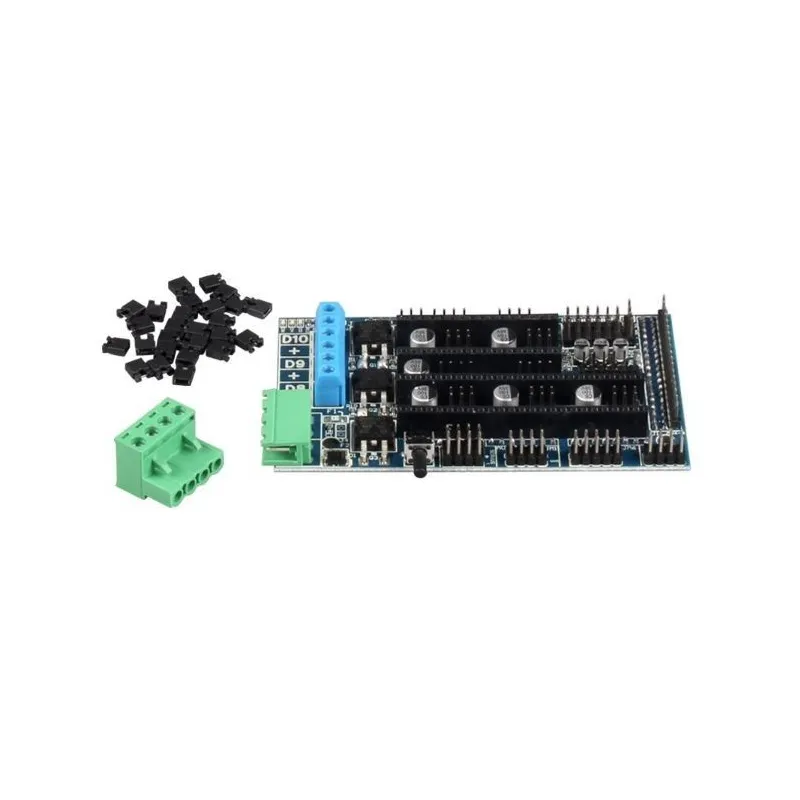

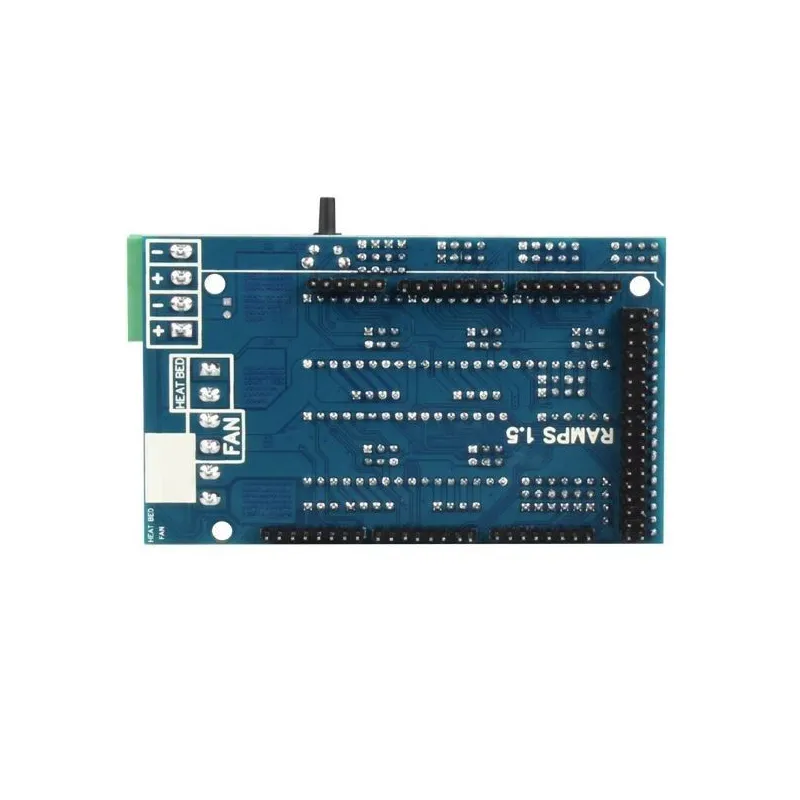

Shield Ramps 1.5 - Impresora 3d Drv8825 - A4988

El Envío Incluye:

1x Shield Ramps 1.5

No se incluyen drivers

CARACTERÍSTICAS:

El diseño de la RAMPS 1.5 es prácticamente idéntico al de la RAMPS 1.4 . La única diferencia real entre los dos son los MOSFET y los fusibles. La RAMPS 1.5 usa fusibles pequeños soldados en lugar de los grandes fusibles amarillos propensos a la rotura en la RAMPS 1.4.

Además, las posiciones de los diodos D1 y D2 se han cambiado de las posiciones en RAMPS 1.4 , el diodo D1 es ahora el diodo más cercano al fusible F2.

ESPECIFICACIONES TÉCNICAS:

Admite controladores de motor: admite A4988 DRV8825 y otros controladores de motor (admite cinco controladores de motor simultáneamente)

Voltaje de entrada: 12V

Potencia: 200 W

Parche tubo MOS: B55NF06

1, se puede extender a LCD y otras partes.

2, hay salidas MOSFET de calentador y ventilador y 3 interfaces de termistor

3, 5A fusión adicional de seguridad y protección de componentes

4, la cama climatizada controla fusibles adicionales de 11A

5, aplicado a la placa de accionamiento paso a paso 5 Pololu

6, el diseño del zócalo de la placa Pololu se puede reemplazar o quitar fácilmente para un diseño futuro

7, los pines I2C y SPI están disponibles para futuras expansiones

8, los servo conectores se utilizan para conectar topes de límite, motores y diodos emisores de luz. Estos conectores están chapados en oro y tienen una corriente nominal de 3A, que es muy compacta.

9, el LED se encenderá cuando el calentador haya salido

10, elige 2 motores para conectar a Z Prusa Mendell
