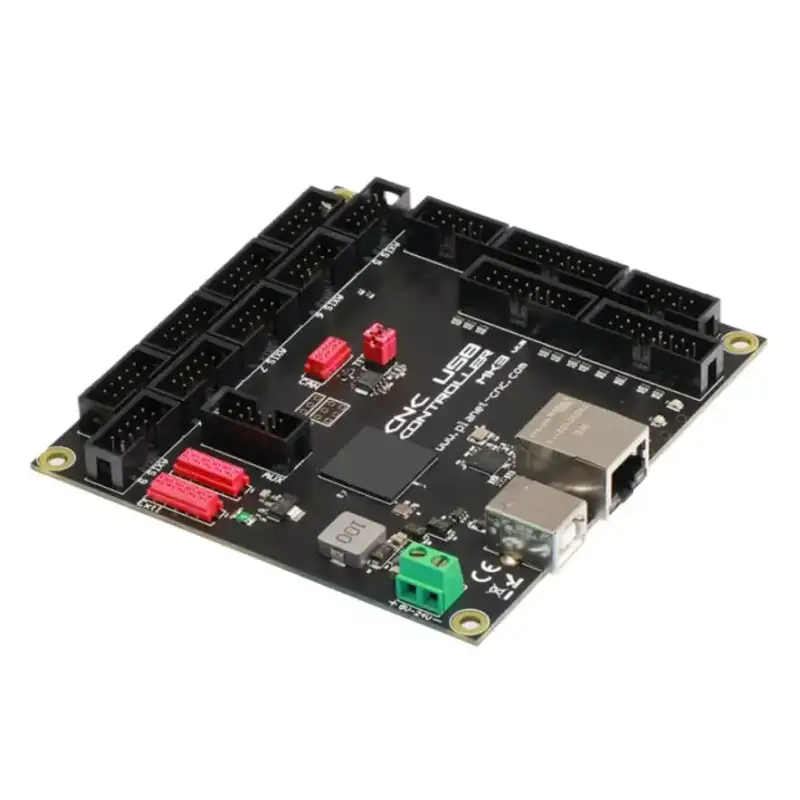

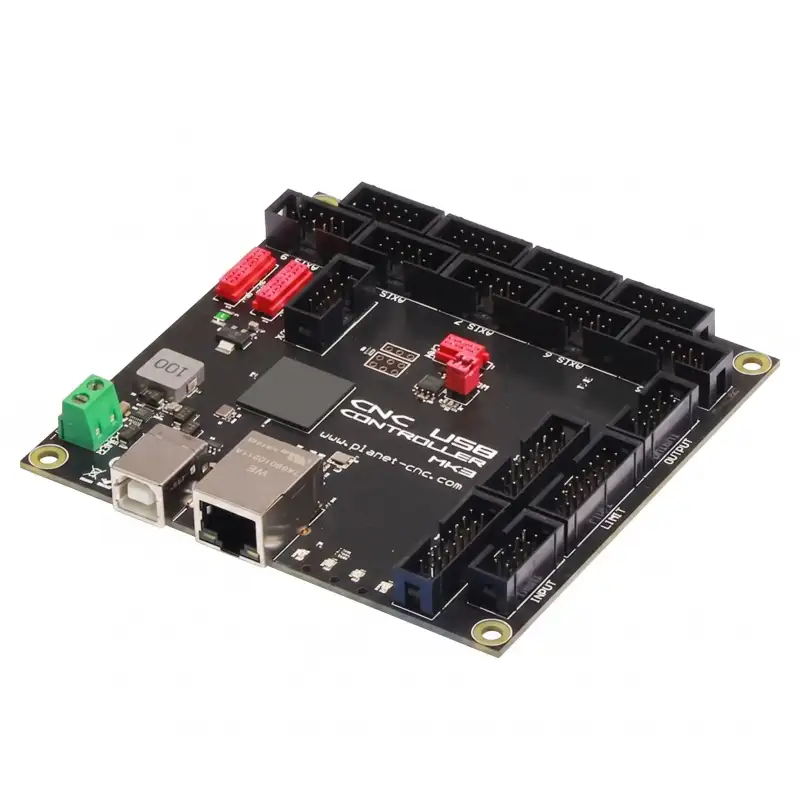

Tarjeta De Control PlanetCNC Mk3/9 9 Ejes

El precio incluye:

1 x Tarjeta De Control PlanetCNC Mk3/9 9 Ejes

Nota:  Incluye la licencia del software

La tarjeta De Control PlanetCNC Mk3/9 9 Ejes es una tarjeta avanzada con un software especial para control de CNC

Características principales:

-Ejes soportados: 9 simultaneos

-Arquitectura: Hardware y software integrados

-Conectividad: USB y Ethernet (Nativo)

-Estabilizador de pulsos: Alto

Descripción:

El controlador puede gestionar hasta 9 ejes, lo que lo hace perfecto para proyectos complejos que requieren el control simultáneo de varios motores.

-Dispone de 8 salidas digitales que pueden utilizarse para controlar otras partes de la máquina, como luces o bombas.

-Ofrece tres salidas con capacidad PWM (Modulación por Ancho de Pulso). Estas salidas permiten al controlador ajustar con gran precisión la potencia suministrada a los dispositivos. La frecuencia de estas salidas se puede configurar entre 10 Hz y 500 kHz.

-Estas tres salidas admiten servomotores RC (controlados por radio), que se utilizan habitualmente en aplicaciones de precisión.

-Opciones de conectividad e interfaz:

-Los usuarios pueden conectar el controlador a un ordenador o a una red mediante USB o Ethernet, lo que proporciona flexibilidad en la forma en que se controla y supervisa la máquina.

-El sistema de control inalámbrico mediante volante permite a los operarios controlar la máquina de forma remota, lo que puede resultar muy práctico.

-También es compatible con un teclado desplazable, lo que simplifica la tarea de mover manualmente la máquina durante la configuración o la resolución de problemas.

-La compatibilidad con el codificador del husillo es fundamental para las tareas que requieren la sincronización del husillo, ya que garantiza que la velocidad y la posición del husillo estén perfectamente alineadas con las demás partes de la máquina.

Ventajas Principales de PlanetCNC Mk3/9 sobre otras tarjetas:

-A diferencia de Mach3 (que es un software que necesita comunicarse con una tarjeta de control de terceros) o GRBL (que es un firmware que corre en un Arduino y necesita un software emisor en el PC), PlanetCNC desarrolla tanto la tarjeta (Mk3/9) como el software de control (PlanetCNC TNG). Esto elimina problemas de compatibilidad, errores de comunicación y configuraciones tediosas. La sinergia garantiza que el software interprete el G-code y el hardware lo ejecute sin pérdidas de pasos ni interrupciones.

-La Mk3/9 puede controlar hasta 9 motores paso a paso o servomotores de forma independiente a diferencia del GRBL estándar está limitado a 3 ejes (X, Y, Z), lo cual es suficiente para ruteadoras básicas. Mach3 puede manejar hasta 6 ejes. Es ideal para automatizaciones complejas, brazos robóticos, tornos con múltiples herramientas motorizadas, o máquinas CNC de 5 o 6 ejes reales. Permite manejar ejes rotativos adicionales, cambiadores automáticos de herramientas (ATC) complejos y sistemas de pórtico (gantry) con motores independientes y auto-escuadrado de alta precisión.

La Mk3/9 tiene su propio procesador de alta velocidad a bordo que se encarga exclusivamente de la generación de la trayectoria y los pulsos (hasta 110 kHz por eje). El PC solo actúa como interfaz. Esto permite movimientos extremadamente fluidos y velocidades de avance (feedrates) mucho más altas, aprovechando al máximo servomotores modernos o motores paso a paso de alta resolución sin vibraciones.

La Mach3 genera los pulsos desde el procesador del PC (si se usa puerto paralelo), lo que significa que cualquier proceso en segundo plano de Windows puede causar una micro-pausa en la máquina, arruinando la pieza. GRBL está limitado por el reloj de su microcontrolador básico (típicamente 30 kHz).

-La Mk3/9 soporta comunicación por Ethernet. Esto permite aislar el PC de la máquina, ofrece una resistencia inmensamente superior al ruido eléctrico (EMI) y asegura una conexión continua sin cortes, algo vital para trabajos que duran muchas horas. La Mach3 se puede modernizar con controladoras como la SmoothStepper, nativamente es una tecnología de la era del puerto paralelo. GRBL clásico se comunica por USB emulando un puerto Serial, el cual es susceptible a interferencias electromagnéticas (EMI) comunes en entornos industriales (generadas por husillos, variadores de frecuencia y contactores).

-Entradas, Salidas y Funciones Avanzadas Nativas

La tarjeta cuenta con múltiples entradas y salidas ópticamente aisladas por defecto, protegiendo el sistema de cortocircuitos.

Soporta de manera nativa funciones industriales complejas como la compensación de longitud de herramienta, palpadores táctiles (touch probes) avanzados, medición de material, y permite el uso de scripts personalizados para rutinas específicas de mecanizado.
