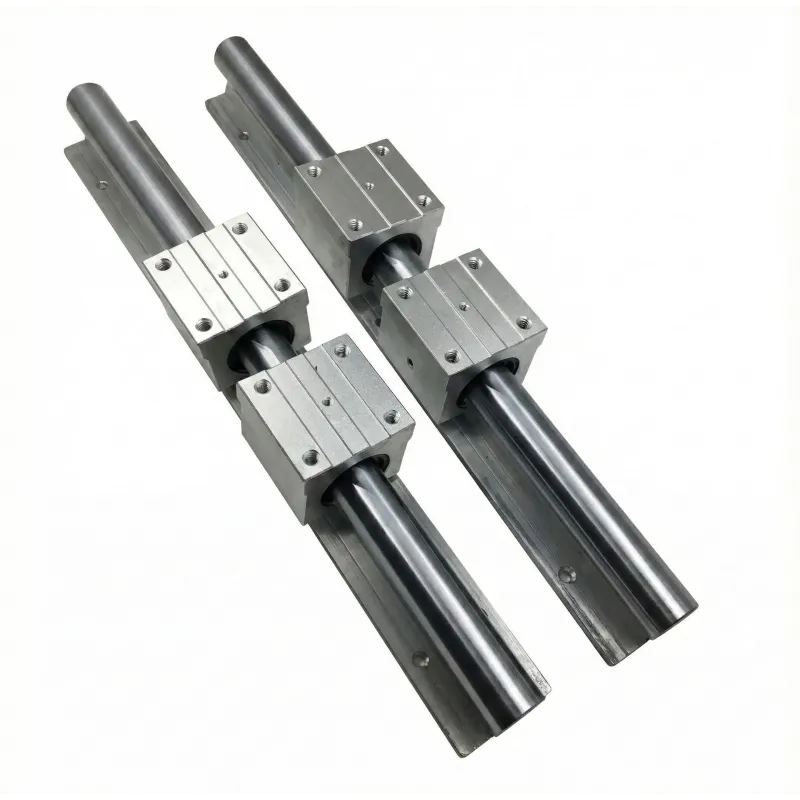

Kit Guia Lineal Soportada SBR20 x 1000mm - 20mm

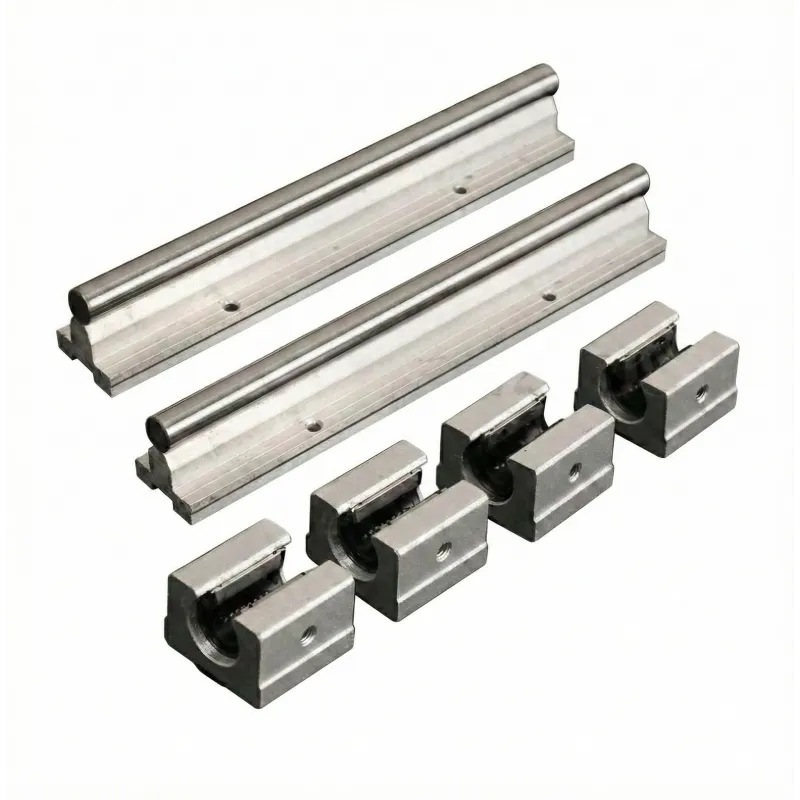

El Kit Incluye:
2 Guias Lineales Soportadas SBR20 (20 mm x 1000mm)
4 rodamientos lineales SBR20UU (Rodamiento Abierto)

Características:
-Material: Gcr15 steel
-Dureza: HRC58-62

Ventajas:
-Eliminación de la Deflexión: En una longitud de 1000 mm, una barra de 20 mm sin soporte sufriría una flecha significativa bajo carga debido a su propio peso y a las fuerzas externas. El soporte de aluminio continuo a lo largo de toda la guía transfiere la carga directamente a la estructura de la máquina, manteniendo la linealidad.

-Facilidad de Montaje: El soporte de aluminio cuenta con orificios de fijación pre-perforados. Esto simplifica el alineamiento y la instalación en perfiles de aluminio o placas de acero, evitando la necesidad de soportes de extremo mecanizados complejos.

-Modularidad y Recorrido: Al ser guías soportadas, es posible unir varios segmentos para lograr recorridos más largos sin perder continuidad, algo imposible con ejes tradicionales.

-Costo-Efectividad: Ofrece una rigidez mucho mayor que los ejes lineales simples, pero a una fracción del costo de las guías de carril cuadrado (tipo HIWIN/HGR), siendo ideal para máquinas CNC de madera, plasma o automatización general.

Capacidad de Carga:
Capacidad de Carga
La capacidad de carga de un bloque SBR20UU se define por dos valores críticos basados en la norma ISO: la capacidad dinámica y la capacidad estática.
-Capacidad de Carga Dinámica: 882 N aprox 90 kgf
-Capacidad de Carga Estática: 1370 N aprox 140 kgf

Capacidad del Kit Completo: Dado que el kit incluye 4 rodamientos, la capacidad teórica total se multiplica. Sin embargo, en ingeniería debemos considerar la distribución de la carga.
Carga Estática Total: Teóricamente hasta 5480 N- 560 kgf, pero limitada por la rigidez de la estructura donde se montan las guías.
Carga Dinámica Recomendada: Para una vida útil prolongada, se recomienda trabajar a un 30-50% de la capacidad dinámica nominal, especialmente si hay momentos de torsión o vibraciones
Esto implica que su capacidad de carga es máxima cuando la fuerza es radial hacia el soporte. Si la carga es lateral o de tracción (intentando separar el bloque del riel), la capacidad de carga disminuye aproximadamente un 20-30% debido a la apertura de la jaula de bolas.
