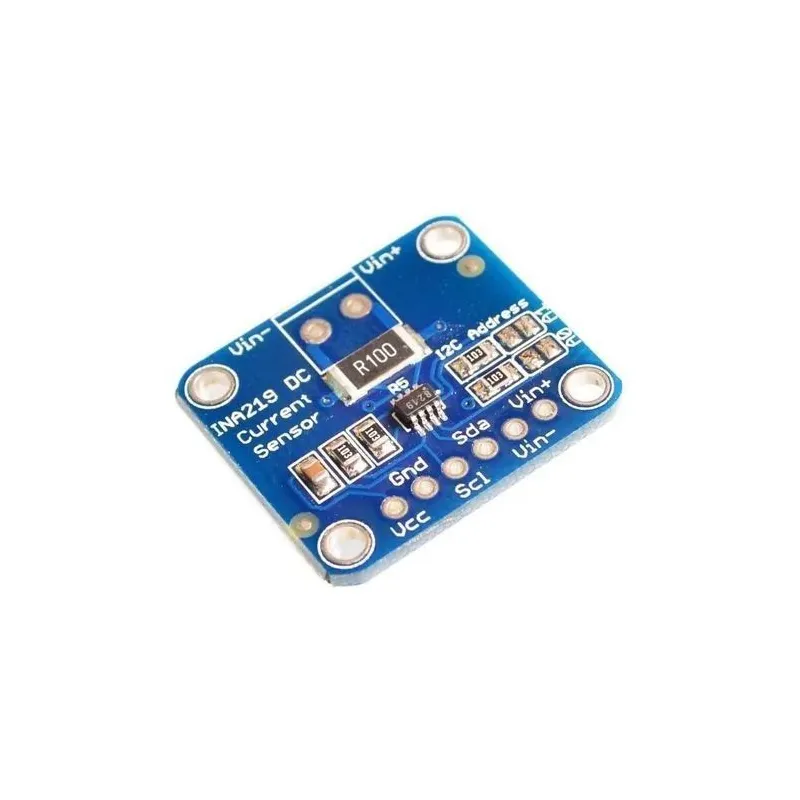

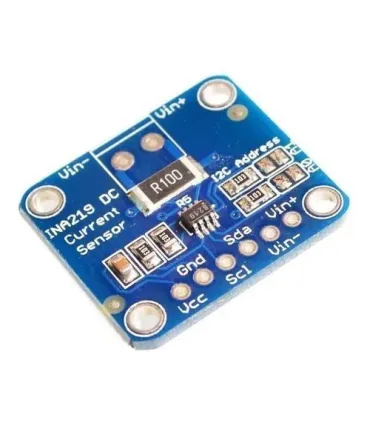

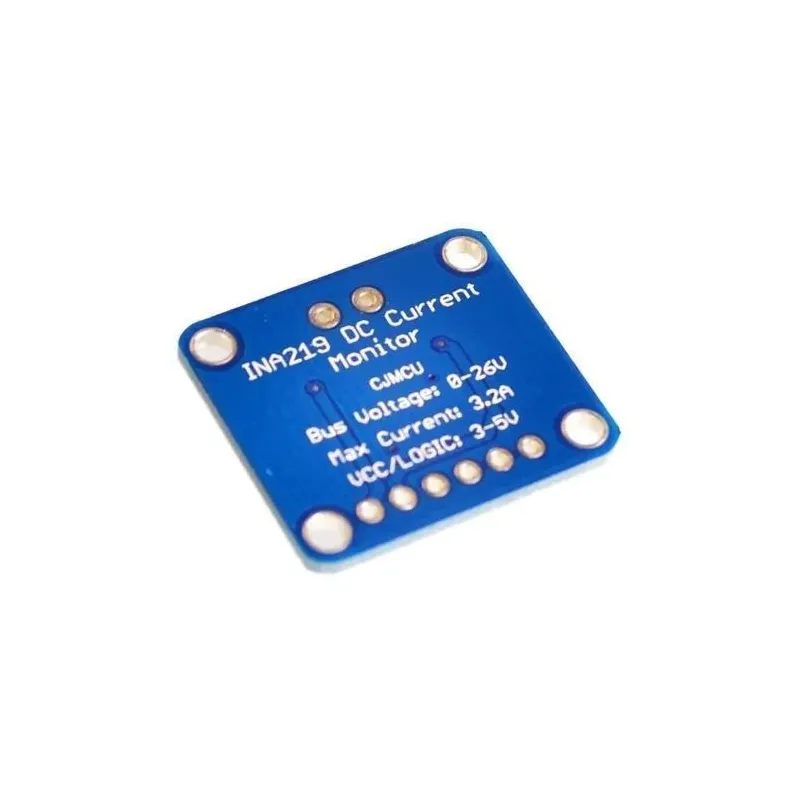

Sensor Monitor Corriente Ina219 I2c Arduino

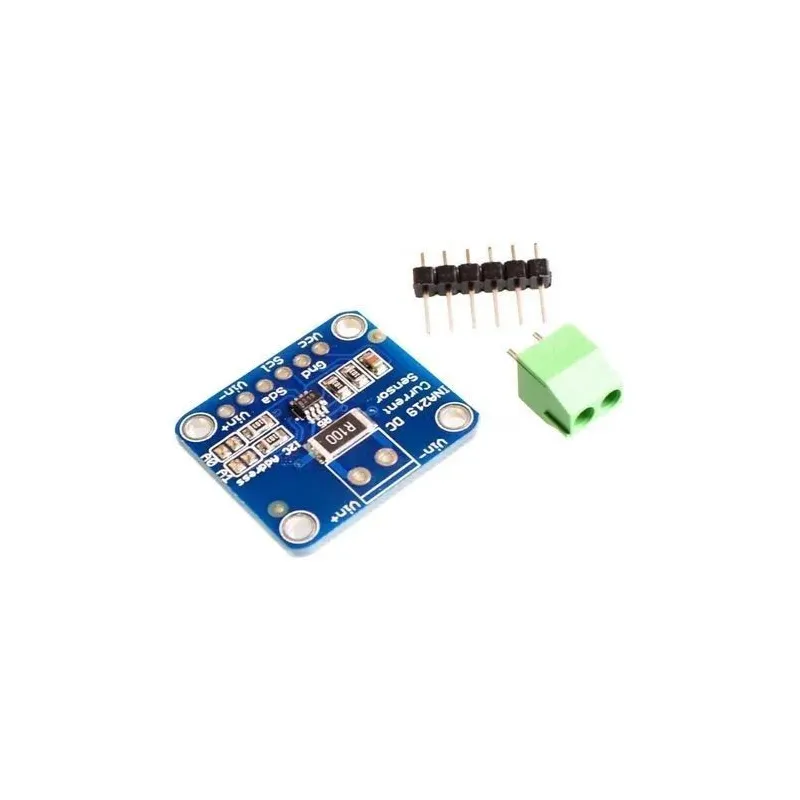

El precio incluye:

1 x Sensor INA219

1 x Bornera

1 x Pin header

Características principales

El medidor INA219 permite realizar medidas en corriente continua de tensión (voltaje), intensidad (corriente) y potencia. El dispositivo, con la configuración de serie, permite medir:

Tensiones de hasta 26 V en corriente continua.

Intensidades de hasta 3,5 A en CC.

Comunica con Arduino a través del protocolo por bus de datos I2C, lo que le permite utilizar un un convertidor ADC propio, con mayor precisión que las entradas analógicas de Arduino. Es por esto que su precisión en medidas de intensidad es de 0,8 mA, y del mismo orden en las lecturas de tensión ¡IMPRESIONANTE!

Se puede sustituir la resistencia Shunt sobre la que se realizan las medidas de intensidad, para hacer que este medidor realice medidas de hasta 35 A. Para ello, hay que sustituir la resistencia que incorpora la placa de 0,1 Ohm, por una resistencia de 0,01 Ohm. Sin embargo, esta operación no resulta sencilla ya que se trata de resistencias de precisión de muy pequeño tamaño. Incluiremos futuros tutoriales en este sentido.

Esquema de conexión

La comunicación por protocolo I2C usa dos cables para datos. En Arduino, los pines de conexión para I2C son los pines analógicos A4 y A5. En A4 se conecta el cable con función SDA, y en A5 el SCL. Ademas, la placa hay que alimentarla con 5V o 3,3V y GND.
