Sensor Temperatura Humedad SHT30-D

El precio Incluye:
1 x Sensor Temperatura Humedad SHT31-D

Características:
-Salida: IIC
-Voltaje de suministro: 2,4 - 5,5 V
-Consumo de energía: 4.8uW (baja repetibilidad, 1 medición por segundo)
-Rango de temperatura de funcionamiento: -40 + 125 ° C
-Rango de trabajo RH: 0-100% RH
-Tiempo de respuesta de HR: 8 segundos (tau 63%)

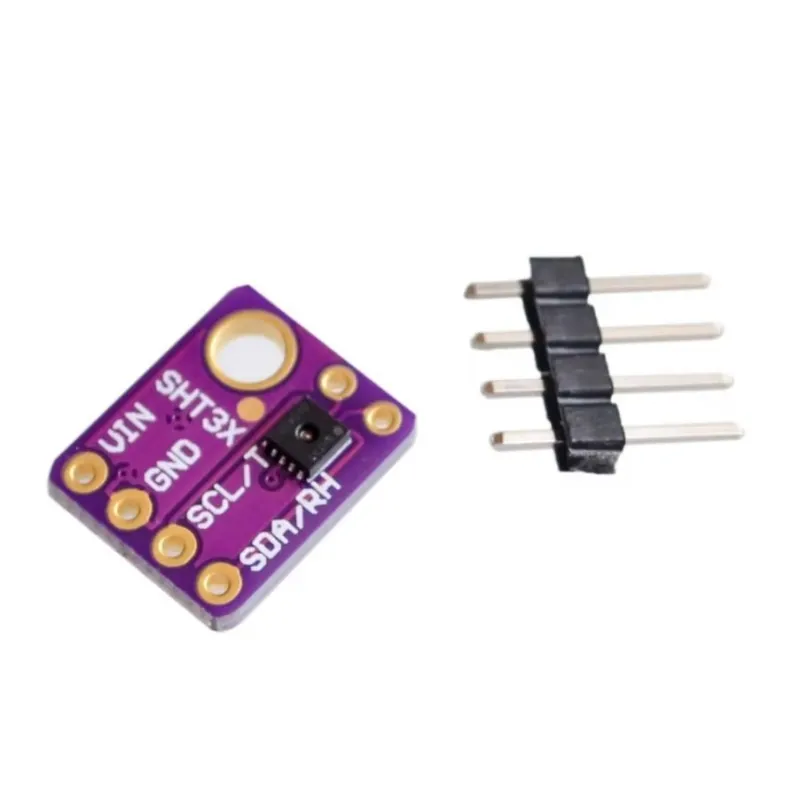

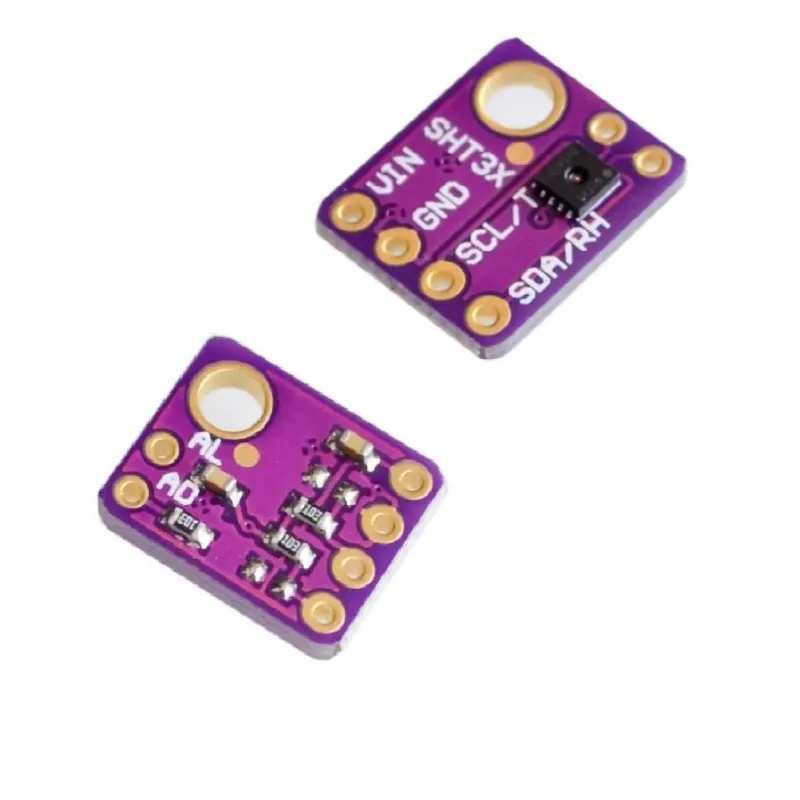

Viene con una conexión de PCB completamente ensamblada y probada y un pequeño trozo de encabezado. Tendrá que soldar el encabezado en la PCB.

Pines de alimentación:
-Vin: este es el pin de alimentación. El chip puede usar 2.5-5VDC para energía. Para alimentar la placa, dele la misma potencia que el nivel lógico de su microcontrolador, p. Ej. para un micro de 5V como para Arduino, use 5V. Para un controlador de 3.3V como un Raspbery Pi, conéctelo a 3.3V
-GND – terreno común para el poder y la lógica

Pines lógicos I2C:
-SCL – Pin de reloj I2C, conéctelo a la línea de reloj de su microcontrolador I2C. Este pin tiene una resistencia pullup de 10K para Vin
-SDA: pin de datos I2C, conéctelo a la línea de datos I2C de su microcontrolador. Este pin tiene una resistencia pullup de 10K para Vin

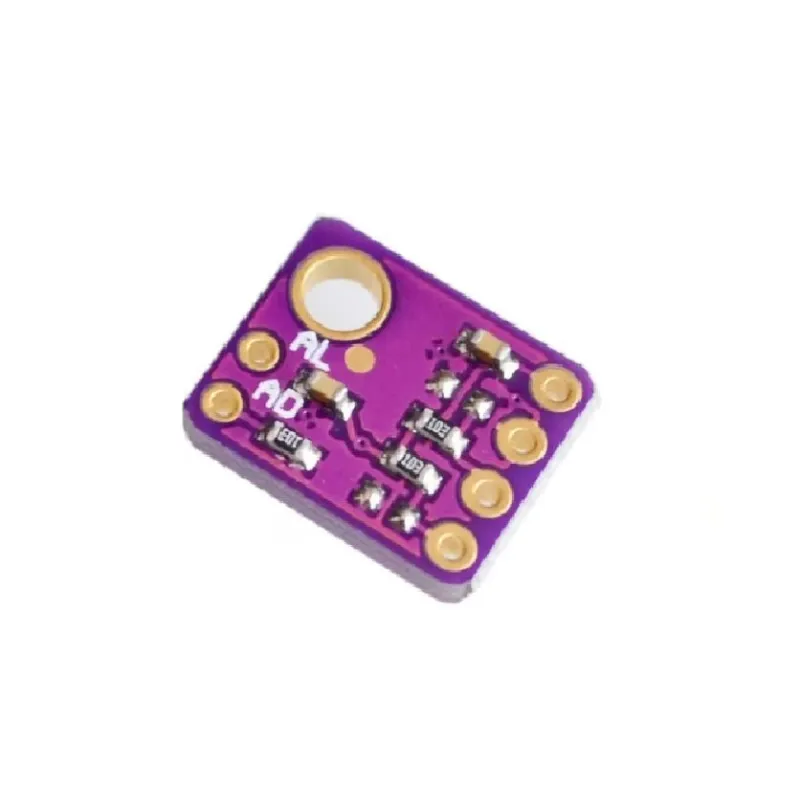

Otros pines:
-ADR: este es el pin de selección de dirección I2C. Este pin tiene una resistencia desplegable de 10K para que la dirección I2C predeterminada sea 0x44. Puedes atar este pin a Vin para que la dirección sea 0x45
-RST: pinta de reinicio de hardware. Tiene un pullup de 10K para activar el chip por defecto. ¡Conéctese a tierra para reiniciar el hardware!
-ALR – Salida de alerta / interrupción. Puede configurar el sensor para que le avise cuando haya ocurrido un evento. Consulte la hoja de datos para saber cómo puede configurar las alertas.
