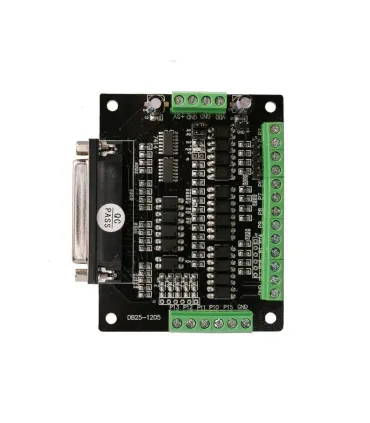

Tarjeta Mach3 6 Ejes Puerto Paralelo Db25

El precio incluye:

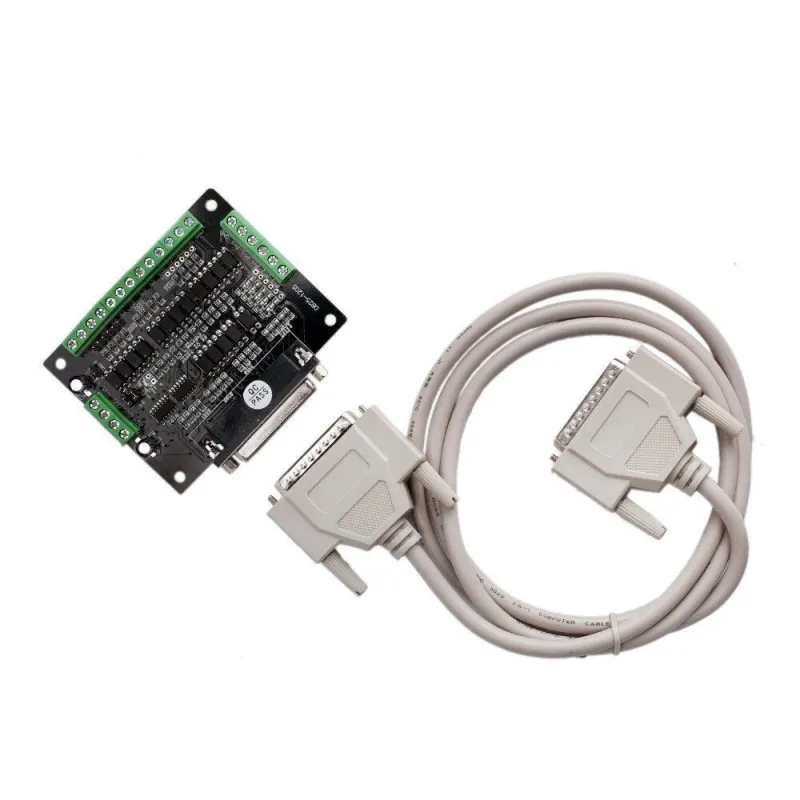

1 x Tarjeta Mach3 6 ejes puerto paralelo

1 x cable paralelo DB25

Descripción:

Compatible: KCAM4 MACH2/3 EMC2

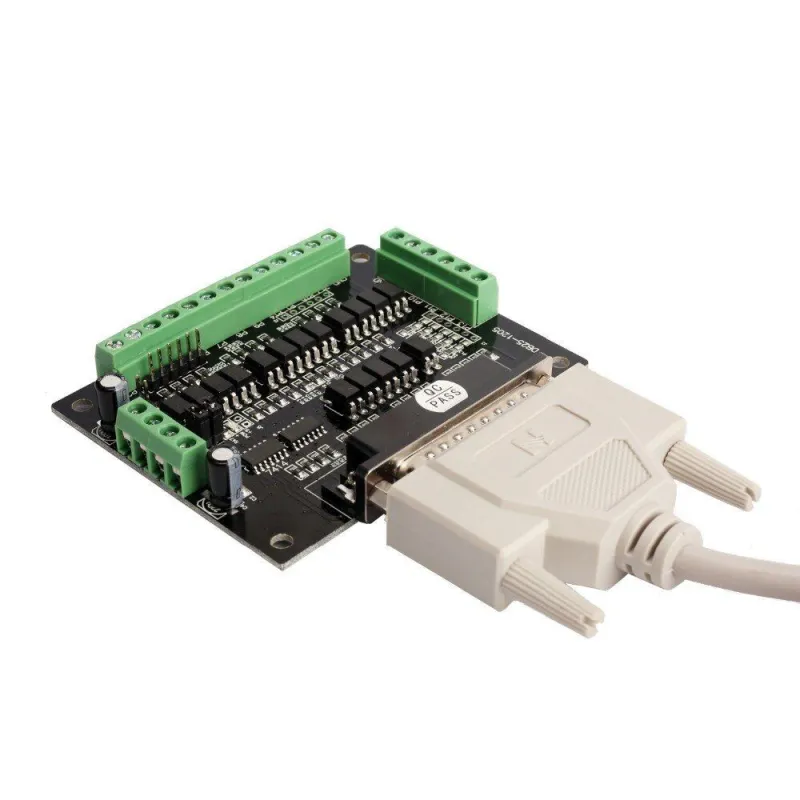

Conector macho DB25 integrado.

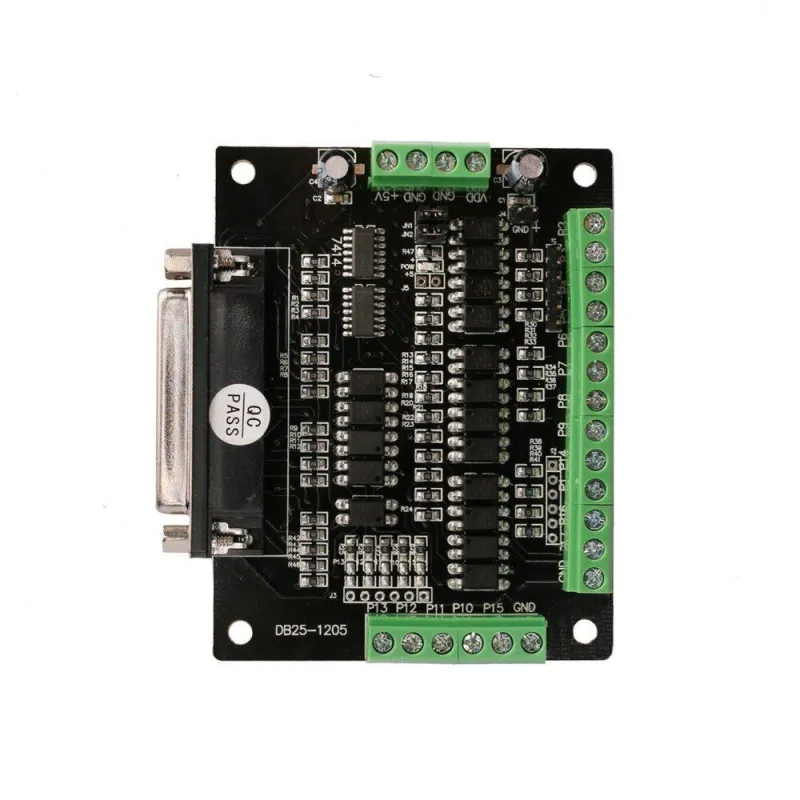

Pin de salida DB25: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.

Pin de entrada DB25: P10,P11,P12,P13,P15.

DB25 GND Pin: P18-P25

Fuente de alimentación: + 5V DC.

Acoplador óptico integrado de clase C.

Alta calidad con tecnología de montaje en superficie.

General en el software

P2 P3 se establece en un eje X para el pulso del eje X

P4 P5 se establece en eje Y pulso del eje

P6 P7 se ajusta a un pulso del eje Z

El otro se puede configurar en un eje B C

El pulso del eje A P8 P9 se establece como un eje

P14 se establece en el eje B, eje B, pulso P1

P16 P17 se establece en eje C, pulso del eje C

También se puede configurar en la señal de control del husillo/permiso eléctrico

Interfaz de entrada para el P10 P11 P12 P13 P15

En el software se establece para activar la entrada del interruptor límite y XYZ
