Modulo Lora Sx1278 433 Mhz Transmisor Largo Alcance + Antena

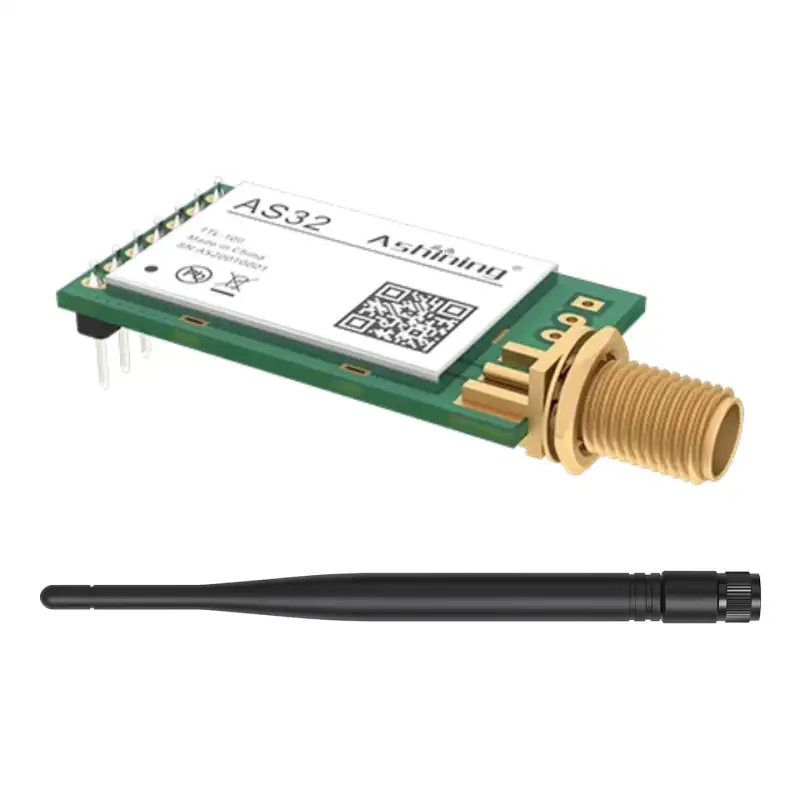

El precio incluye:

1 x Módulo LoRa AS32-TTL-100 433 MHz 100 mW

1 x Antena 433 MHz con conector SMA

Importante: un enlace inalámbrico necesita dos equipos, uno en cada punta. Si vas a comunicar dos puntos, lleva dos.

Transmisor y receptor serial inalámbrico de grado industrial. Se conecta al puerto UART de un Arduino, ESP32, PLC o cualquier microcontrolador con niveles TTL: lo que entra por el serial de un extremo sale idéntico por el otro, sin librerías ni firmware que cargar. El chip SX1278 con modulación LoRa de espectro ensanchado le da una sensibilidad de -130 dBm, así que el enlace se sostiene con obstáculos, ruido eléctrico o lluvia donde un módulo RF común pierde la trama.

Características:

-Modelo: AS32-TTL-100 (Ashining)

-Chip de radio: SX1278, LoRa espectro ensanchado

-Frecuencia: 410-441 MHz, 32 canales de 1 MHz, por defecto 433 MHz (banda libre)

-Potencia de transmisión: hasta 20 dBm (100 mW), 4 niveles ajustables en pasos de 3 dBm

-Sensibilidad de recepción: -130 dBm

-Alcance: hasta 3 km en línea de vista

-Interfaz: UART TTL (RXD / TXD)

-Velocidad serial: 1200 a 115200 bps, 8 valores (por defecto 9600 bps)

-Velocidad al aire: 0,3 a 19,2 kbps, 6 niveles (por defecto 2,4 kbps)

-Buffer: FIFO de 256 bytes en transmisión y 256 en recepción

-Alimentación: 2,0 a 5,5 V DC (por debajo de 3,6 V baja la potencia de salida, la recepción casi no se afecta)

-Consumo: 110 mA transmitiendo a máxima potencia, 18 mA recibiendo, 1,5 µA en reposo

-Conector de antena: SMA-K (hembra, 50 ohmios)

-Pines: 1 x 7 de paso 2,54 mm

-Tamaño del módulo: 20 x 36 mm

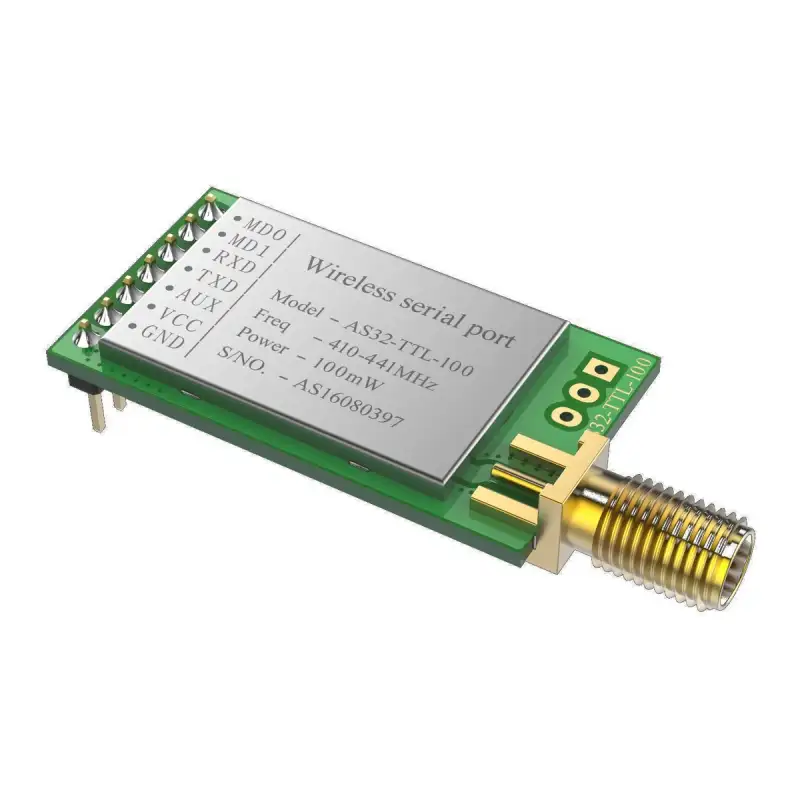

Los 7 pines:

-MD0 y MD1: eligen el modo de trabajo

-RXD: entrada serial, va al TXD del microcontrolador

-TXD: salida serial, va al RXD del microcontrolador

-AUX: indica el estado del módulo y sirve para despertar al microcontrolador

-VCC: alimentación de 2,5 a 5,5 V

-GND: tierra

Cuatro modos de trabajo, se cambian en caliente con MD0 y MD1:

-MD0=0 MD1=0: modo normal, transmisión transparente

-MD0=0 MD1=1: ahorro de energía

-MD0=1 MD1=0: despertar por radio (wake on radio)

-MD0=1 MD1=1: reposo y configuración de parámetros

Funciones:

-Transmisión transparente punto a punto: no hay que programar nada, se alimenta y transmite

-Encriptación de los datos

-Repetidor automático para saltar un obstáculo y estirar el alcance

-Lectura de RSSI y del voltaje de alimentación

-Direcciones configurables (65.536), difusión y modo monitor

-Envío automático por paquetes, sin límite de longitud de datos

Usos y aplicaciones:

-Telemetría y monitoreo remoto: tanques, pozos, estaciones de bombeo, plantas de tratamiento

-Lectura de sensores y medidores sin tender cable

-Automatización entre bodegas o naves separadas

-Agricultura y ganadería: riego, silos, invernaderos, comederos

-Robótica, control remoto de equipos y adquisición de datos con Arduino o ESP32

Sobre los 3 km: es la distancia medida por el fabricante en línea de vista despejada, a máxima potencia, con antena de 5 dBi a más de 2 metros de altura y velocidad al aire de 2,4 kbps. En ciudad, con edificios o vegetación de por medio, el alcance real es menor. Bajar la velocidad al aire y subir la antena son las dos cosas que más lo mejoran.

Compatible con toda la serie AS32, así que se puede combinar con el modelo industrial AS32-DTU-100 (RS485/RS232, 3 km) o con el de 1 W (AS32-DTU-1W, 8 km) cuando un extremo necesita más potencia.
