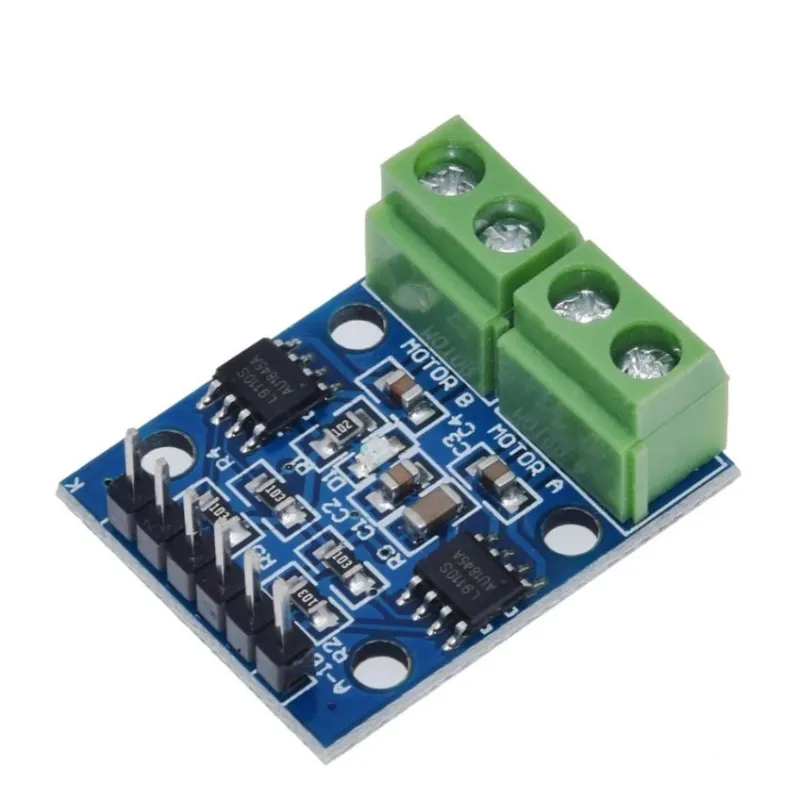

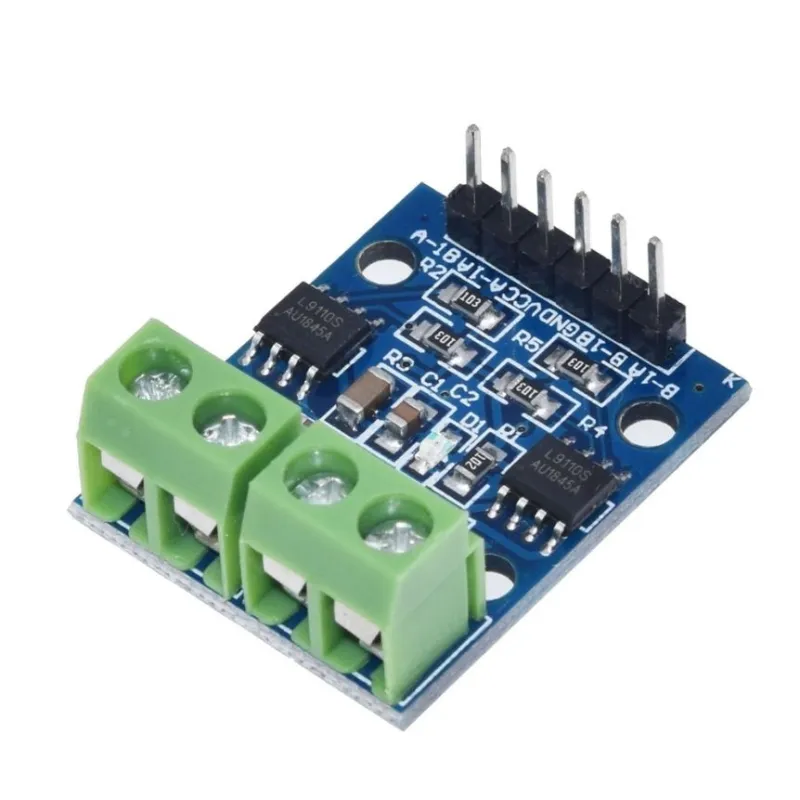

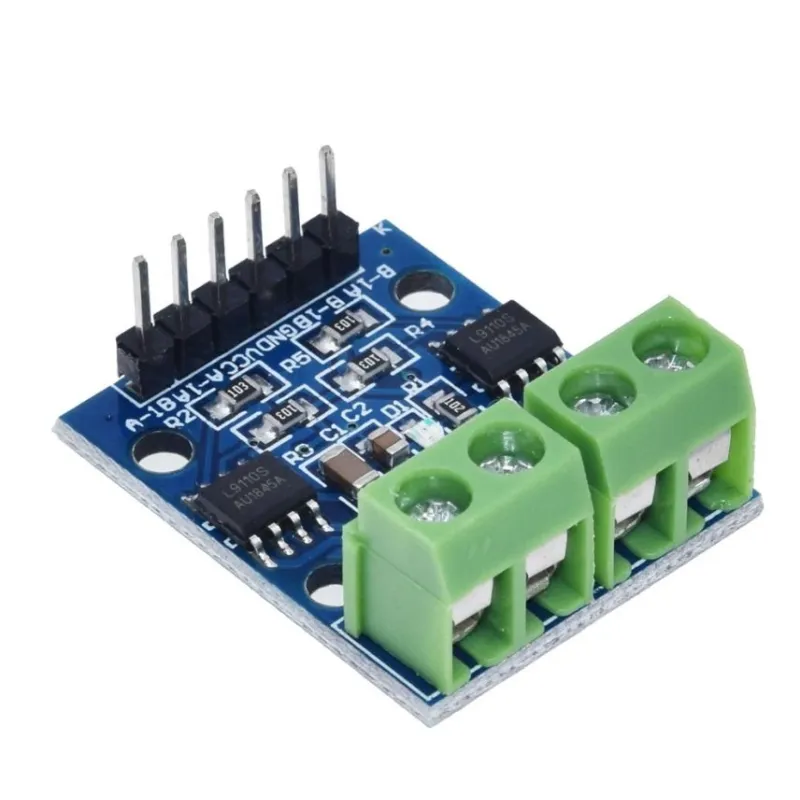

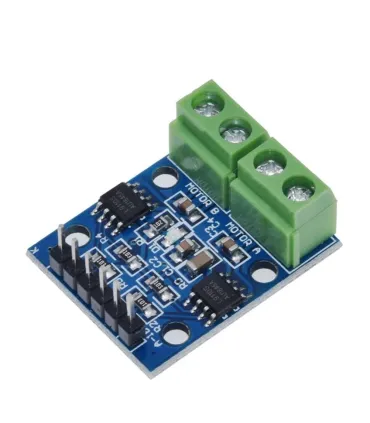

Modulo Puente H L9110S Stepper Motor Driver

El Precio Incluye:
1 x Modulo Puente H L9110S Stepper Motor Driver

Descripción:
-Accionamiento de motor de chip L9110S
-Voltaje de alimentación del módulo: 2,5-12 V
-Rango de motor adecuado: entre el voltaje de funcionamiento del motor de 2,5 V-12 V, la corriente de funcionamiento máxima de 0,8 A, el voltaje actual del automóvil inteligente y el mercado actual están dentro de este rango
-Acciona dos motores de CC o un motor paso a paso bifásico de 4 hilos.
-Tamaños de placa PCB: 2,8 cm * 2,1 cm tamaño ultrapequeño, adecuado para ensamblaje
-Viene provisto de orificios de montaje fijos, diámetro: 3 mm

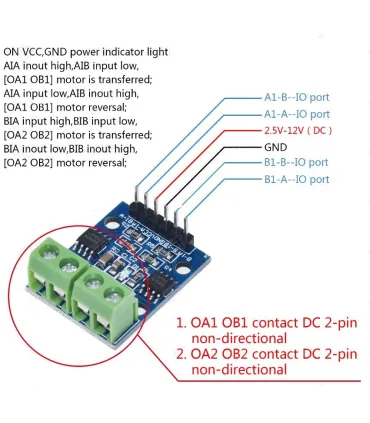

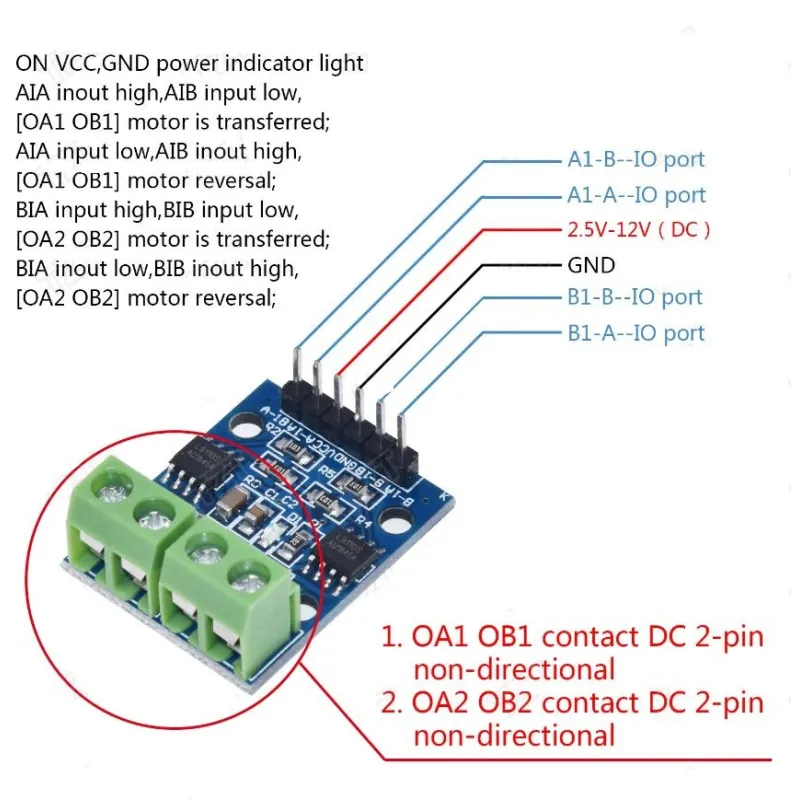

Interfaces de módulos:
Descripción del pasador doblado negro 6P:
-VCC voltaje externo 2,5 V-12 V
-GND GND externo
-Puerto IO del microcontrolador externo AIA
-Puerto IO del microcontrolador externo AIB
-Puertos IO del microcontrolador externo BIA
-Puertos IO del microcontrolador externo BIB

Terminal verde 4P:
-Contacto OA1 OB1 DC 2 pines, no direccional
2 OA2 OB2 contacto DC 2 pines, no direccional

Uso:
-EN VCC, luz indicadora de alimentación del módulo GND
-Entrada AIA alta, entrada AIB baja, motor [OA1 OB1] transfiere;
-Entrada AIA baja, entrada AIB alta, [OA1 OB1] inversión del motor;
-Entrada BIA alta, entrada BIB baja,] [El motor AO2 OB2 se transfiere;
-Entrada BIA baja, entrada BIB alta,] [inversión del motor OA2 OB2;
